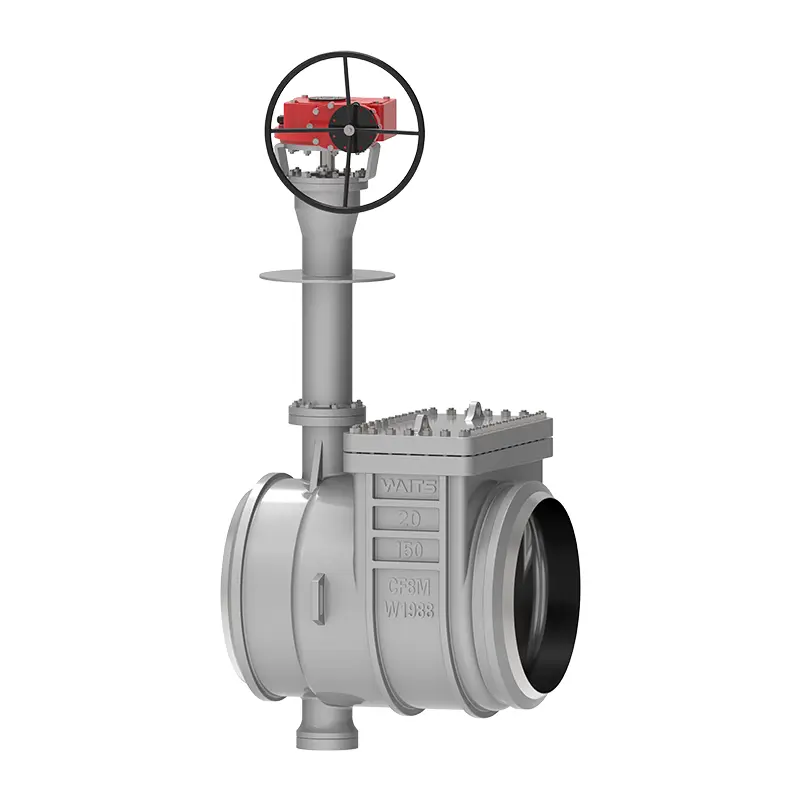

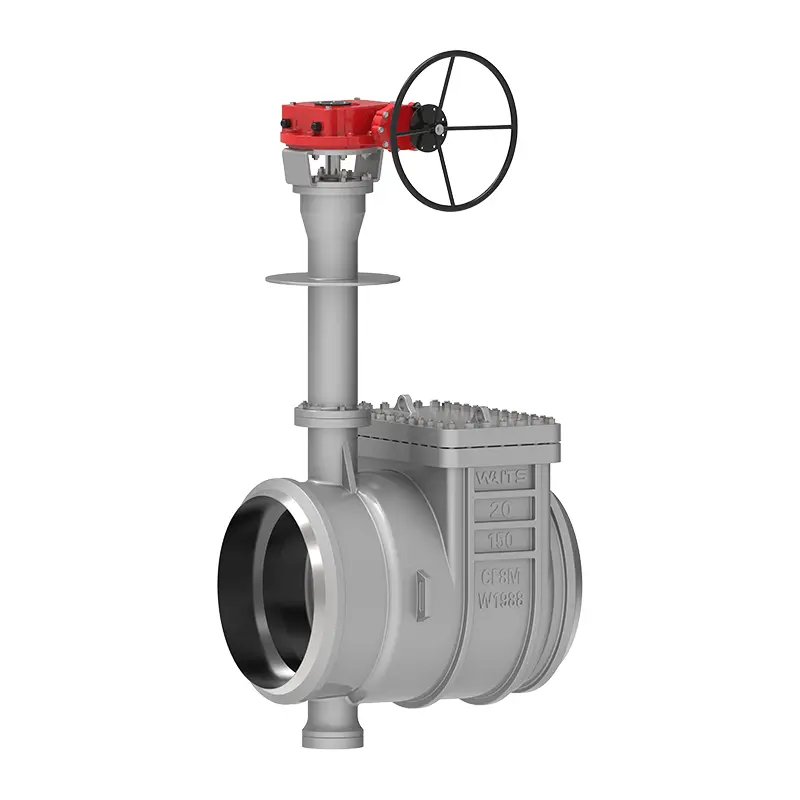

Kryogenic Top Entry Kupu Katup

Katup kupu entri ndhuwur cryogenic, klep sing diprodhuksi dening basis produksi profesional Waits, nduweni pasokan stabil lan kinerja dhuwur, utamane cocok kanggo lingkungan suhu sing sithik banget. Kita sumurup manawa kualitas produk minangka inti saka produksi lan dodolan, lan bakal nyedhiyakake layanan sawise-sales lengkap, ngarep-arep bisa nggawe hubungan kerjasama jangka panjang karo sampeyan.

Kirim Pitakonan

Deskripsi Produk

Katup kupu-kupu entri ndhuwur cryogenic minangka katup kupu-kupu sing umure dawa lan hemat energi. Kita aktif ngenalake teknologi anyar sajrone desain lan produksi, lan tim profesional industri ngawasi instruksi sajrone proses kasebut.
Komponen tutup kupu iki utamané kalebu awak tutup, piring kupu, ring sealing, mekanisme transmisi, lan sapiturute Desain struktur adopts loro-dimensi utawa telung dimensi asas eccentric, lan proses anyar sealing elastis utawa hard lan alus multi-level. kompatibilitas sealing digunakake kanggo ngurangi torsi ing operasi, kang luwih pegawe-nyimpen lan energi-daya.
Ing wektu sing padha, resistance karat sakabèhé, resistance suhu dhuwur lan resistance nyandhang saka tutup kupu entri ndhuwur cryogenic uga banget, kang cukup kanggo ngrampungake karo macem-macem kahanan kerja Komplek tanpa pangopènan utawa panggantos Kerep.

Standar Implementasi

Standar desain	API 609, EN 593, GB/T 24925
Standar flange	ASME B16.25 (BW)
Desain tahan geni	API 607, API 6FA
Cara sambungan	BW, RF
Penerimaan tes suhu normal	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Penerimaan tes suhu rendah	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
dawa struktural	API 609, ASME B16.10, EN 558, ISO 5752
Tingkat tekanan lan suhu	ASME B16.34,
Standar bocor sing kurang	ISO 15848-1, API 622
Desain anti karat	NACE MR 0103, NACE MR 0175

Aplikasi

Ukuran	NPS3 ~ NPS48 DN80 ~ DN1200
Rentang tekanan	CL150~CL1500 PN6~ PN250
Kisaran suhu	-196°C ~ +150°C
Range aplikasi
Mode drive	Manual, pneumatik, elektrik
Badan katup	A351 CF3, CF8, CF3M, CF8M etc.
Plate katup	A351 CF3, CF8, CF3M, CF8M etc.
Kursi katup	Baja tahan karat + STL; Baja tahan karat + grafit
Batang katup	XM-19, Gr660 Ty2/HT

Fitur Performance

1. Katup kupu entri ndhuwur cryogenic dirancang karo pinggiran bevel pindho lan eccentricity cilik. Torsi kasebut tekan tingkat sing unggul (40% ~ 60% saka kanca-kancane), lan rega listrik lan pneumatik sing cocog banget nguntungake;
2. Kursi tutup lan dering sealing dirancang minangka bagean sing kapisah, lan katup nduweni port inspeksi kanggo pangopènan lan panggantos sing gampang.
3. Plat tutup lan gagang tutup dirancang kanthi tombol kaping pindho munggah lan mudhun, sing ora bakal macet ing suhu sing kurang, lan duwe desain anti-flying API 609;
4. Lumahing sealing wis meh nul nyandhang lan umur layanan dawa;
5. Wis sawetara saka sudhut aplikasi, kalebu piranti Ultra-low suhu kayata LNG, propylene, lan etilena;
6. Iku bocor API598 ing suhu kamar lan 1/3 saka BS6364 ing kurang Suhu. Iku meets syarat sealing positif lan mbalikke saka BS6364 ing kurang Suhu;
7. Awak tutup lan kursi tutup minangka komponen sing kapisah, lan kursi tutup lan dering sealing bisa digawe saka bahan sing beda-beda;
8. Telung eccentricities: garis tengah poros nyimpang saka garis tengah lumahing sealing, garis tengah poros rada nyimpang saka garis tengah pipa, lan garis tengah saka tutup awak lumahing sealing (conthong miring ) mbentuk posisi sudut kanthi garis tengah pipa;
