Trunnion Ball Valve Kab

Waits Valve, kanthi garis produksi lengkap, bisa nyedhiyakake produk katup bal trunnion. Kita duwe pengalaman sing sugih ing desain lan manufaktur katup, ngeyel babagan kualitas produk lan layanan sing gegandhengan, rega produk preferensial lan pangiriman pas wektune. Kita nimbang aplikasi sing beda-beda lan nggunakake standar manufaktur sing beda, kayata API6D / ISO17292 / BS5351, lsp.

Kirim Pitakonan

Deskripsi Produk

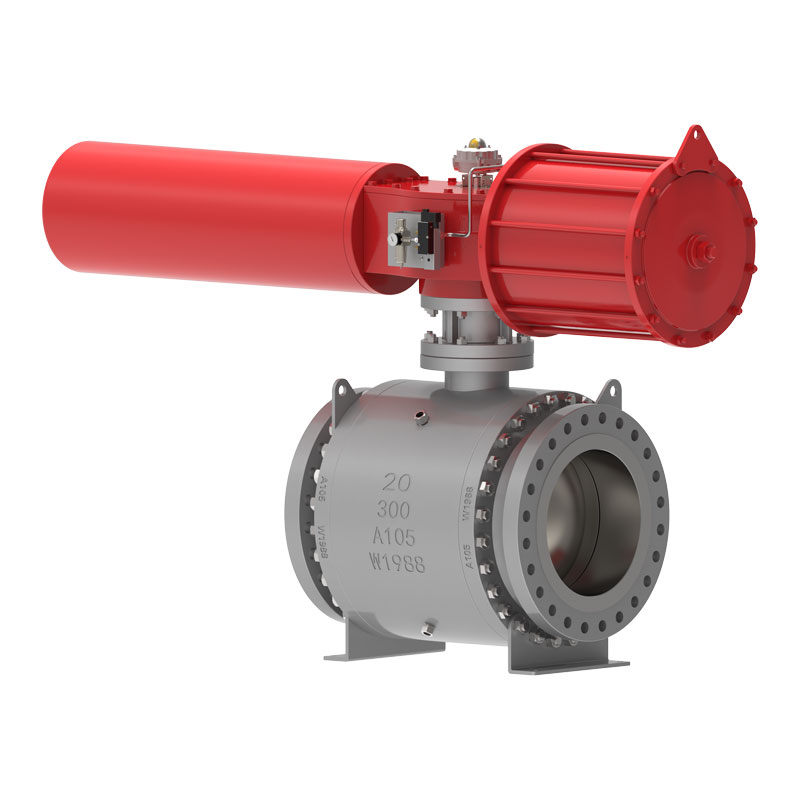

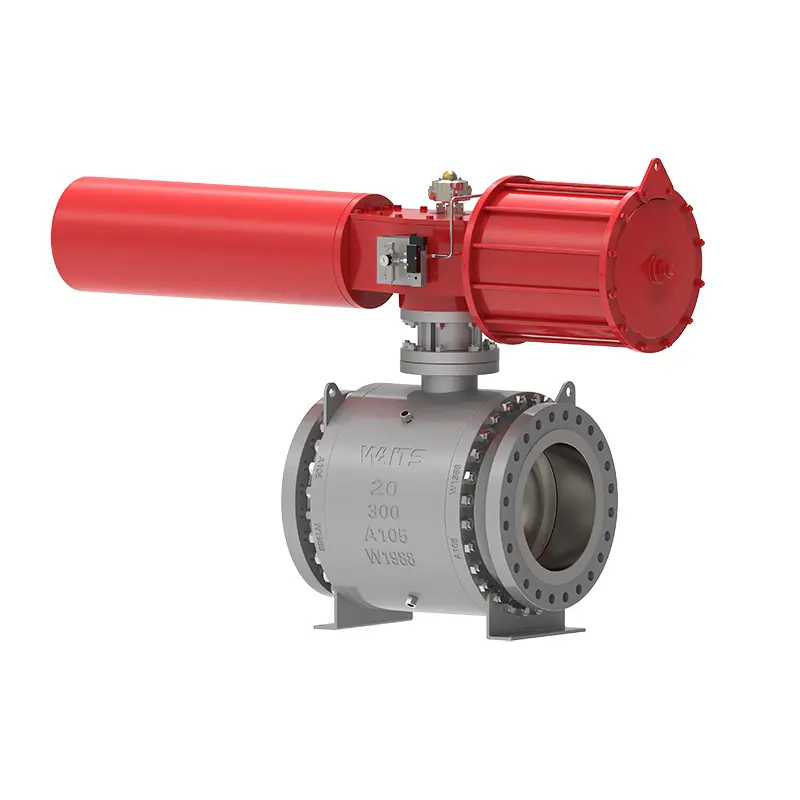

Katup bal Trunnion minangka katup bal baja, sing dirancang lan diprodhuksi kanthi nimbang kinerja lan urip sakabehe. Awak katup dipalsukan kanthi bahan berkualitas tinggi, bal dipasang, lan flange tengah lan gulu diikat. Kursi katup hulu lan hilir yaiku efek piston tunggal, fungsi DBB. Ing wektu sing padha, ana telung struktur kanggo segel ing antarane kursi tutup lan bal:

1. Struktur segel alus tradisional;

2. Struktur segel cincin segitiga;

3. Struktur segel hard.

Standar Implementasi

Standar desain	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standar flange	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Cara sambungan	RF, RTJ, BW
Testing lan acceptance	API598, API 6D, BS12569;
dawa struktural	ASME B16.10, BS 558, BS12982, ISO 5752;
Tingkat tekanan lan suhu	ASME B16.34,
syarat pangayoman geni	API6FA API607
Standar bocor sing kurang	ISO 15848-1, API 622
Desain anti karat	NACE MR 0103, NACE MR 0175

Aplikasi

Ukuran	NPS 1" ~ 60" DN25~DN1500
Rentang tekanan	Kelas 150~ 2500 PN10-PN420
Kisaran suhu	-196 ℃ ~ + 260 ℃
Range aplikasi	Banyu tunyuk, limbah, konstruksi, minyak bumi, industri kimia, panganan, obat-obatan, tekstil, listrik, galangan kapal, metalurgi, sistem energi, lsp.
Mode drive	Turbin, pneumatik, listrik
Badan katup	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Casting: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
bal	Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ring support kursi katup	Ring dukungan kursi: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Sisipan kursi katup	PTFE, RPTFE, Nylon, Devlon, PEEK
Batang katup	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Fitur Performance

1. Batang tutup dirancang kanggo nyegah gagang tutup metu saka awak tutup amarga operasi sing ora bener.
2. Katup werni trunnion nduweni piranti tahan api lan anti-statis.
3. Darurat sealing grease bandar injeksi dirancang ing tutup tutup segel lan tutup tutup segel. Sealing normal ora gumantung ing grease sealing. Nalika lumahing sealing rusak lan nyebabake bocor, pelumas sealing bisa disuntikake kanggo ndandani darurat. Saben port injeksi pelumas dilengkapi katup injeksi pelumas lan katup siji arah sing dipasang.
4. Katup saluran dipasang ing posisi paling ngisor awak tutup kanggo ngeculake lan ngobati rongga tutup; tutup ventilasi dipasang ing sisih ndhuwur awak tutup kanggo ngeculake lan ngresiki rongga tutup online. Katup saluran lan katup ventilasi bisa dadi katup isolasi utawa sambungan discharge khusus kanggo njamin safety, linuwih lan penak.
5. Dilengkapi piring sambungan sing bisa cocog karo macem-macem piranti drive, kalebu gagang, gear cacing, listrik, pneumatik, sambungan gas-cair, sambungan elektro-hidrolik, lsp.
6. Katup kanthi ujung sing dilas bisa nyetel materi pungkasan tutup (bagean transisi) miturut bahan bahan pipa pangguna kanggo mesthekake kemampuan adaptasi lan weldability saka kekuatan materi. Kanggo klep karo lengen klambi ing loro ends, dawa lengen klambi bisa mesthekake yen ing situs welding operasi ora mengaruhi bahan sealing.
7. Dikubur desain. Kanggo katup sing dikubur, batang tutup dipanjangake miturut kabutuhan proyek kanggo nggampangake operasi ing ndhuwur lemah, lan injeksi pelumas sing cocog, discharge limbah lan piranti venting ditambah saka pipa menyang lemah. Dhuwur katup sing dikubur lan diunggahake diwenehake dening pelanggan.
