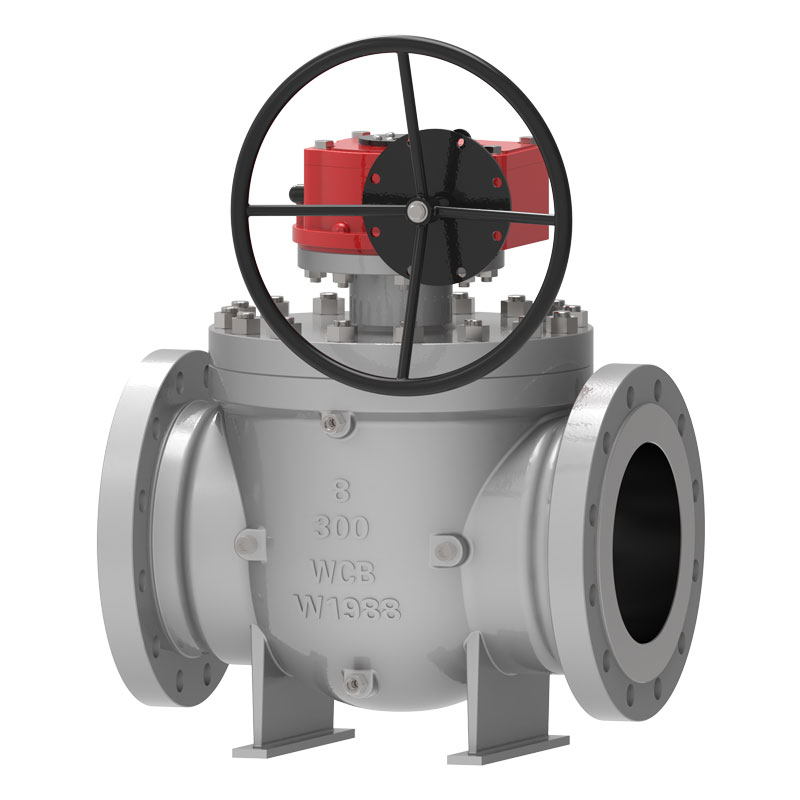

Top Entry Ball Valve

Waits minangka produsen lan pemasok katup gedhe. Garis produksi sing lengkap bisa ngasilake katup bal entri ndhuwur sing berkualitas tinggi. Katup bal iki dirancang, diprodhuksi lan dipriksa kanthi ketat karo standar API. Cara nyopir bisa nyedhiyakake akeh solusi kanggo para pelanggan. Kita duwe luwih saka siji basis produksi, lan kapasitas pangiriman kita dipercaya banget, sing banget ditresnani dening pelanggan anyar lan lawas.

Kirim Pitakonan

Deskripsi Produk

Katup bal entri ndhuwur utamane digunakake ing pipa lan sistem industri. Ing basis saka tutup werni full-bore tradisional, wis kaluwihan saka pangopènan online lan suda bocor. Cara operasi bisa manual, gearbox, pneumatik, listrik, sambungan gas-cair, sambungan elektro-hidrolik, lsp.

Standar Implementasi

Standar desain	API 608, API 6D, ASME B16.34
Standar flange	ASME B 16.5, ASME B16.47, ASME B16.25,
Cara sambungan	RF, RTJ, BW
Testing lan acceptance	API598, API 6D,
dawa struktural	API 6D, ASME B16.10
Tingkat tekanan lan suhu	ASME B16.34,
syarat pangayoman geni	API6FA API607
Standar bocor sing kurang	ISO 15848-1, API 622
Desain anti karat	NACE MR 0103, NACE MR 0175

Aplikasi

Ukuran	NPS1-1/2″~60”DN40~DN1500
Rentang tekanan	Kelas 150~ 2500 PN10-PN420
Kisaran suhu	；-60*C ~ +260°C
Range aplikasi	Petroleum, industri kimia, metalurgi, industri ringan, pembangkit listrik, pasokan banyu konstruksi kutha, kahanan kerja suhu rendah, lan pipa jarak jauh kayata minyak, gas lan gas alam.
Mode drive	Turbin, pneumatik, listrik
Badan katup	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Casting: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
bal	Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ring support kursi katup	Ring dukungan kursi: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Sisipan kursi katup	PTFE, RPTFE, Nylon, Devlon, PEEK
Batang katup	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Fitur Performance

1. Bentenipun paling gedhe antarane tutup werni entri ndhuwur lan tutup biasa iku bisa maintained online tanpa disassembling tutup saka pipa, kang nyuda biaya pangopènan lan prolongs urip layanan. Iki nganggo struktur mburi sing dilas lan dipasang ing pipa, sing ora kena pengaruh tekanan pipa lan njamin linuwih sealing.
2. Segel kursi tutup kalebu kursi tutup, cincin kursi tutup lan komponen liyane. Dering kursi tutup bisa ngambang kanthi mandiri ing posisi aksial. Liwat spring preload, kursi tutup bisa disegel ing tekanan nol lan kahanan tekanan rendah. Desain iki digunakake kanggo entuk kemampuan kanggo nutup katup ing tekanan kerja lan kahanan tekanan dhuwur. Ing njaba ring tutup tutup, kita masang O-rings lan dering elastis kanggo mesthekake segel antarane jog tutup lan awak tutup. Nalika geni ana ing situs nggunakake grafit ditambahi, kinerja sealing uga bisa maintained. 3. Nalika jog tutup lan tutup stem segel bocor amarga karusakan, grease sealing nyuntikaken dening tutup injeksi grease bisa entuk efek sealing darurat. Nalika katup ana ing kondisi kerja normal, pelumas bisa disuntikake liwat katup injeksi pelumas kanggo nglumasi batang tutup lan permukaan bal, nggawe bukaan lan nutup luwih fleksibel.
4. Kanggo klep sing dipasang ing lemah, batang tutup katup bisa dipanjangake yen perlu, lan ukurane bisa kaya sing dibutuhake dening pelanggan. Kabeh pipa limbah, pipa knalpot lan piranti injeksi pelumas darurat dipanjangake, lan pipa liyane sing gegandhengan cedhak karo bagean katup sing dawa. Katup limbah, tutup ventilasi lan katup injeksi pelumas disambungake menyang lemah kanggo instalasi, supaya bisa nggampangake pangopènan katup utama.
5. Batang tutup ndhuwur lan ngisor dirancang kanggo anti-statis miturut standar API6D lan ISO17292.
6. Nalika kursi katup piston siji digunakake ing hulu lan kursi katup piston pindho digunakake ing hilir, katup nduweni fungsi pamblokiran ganda lan bisa ngilangi media saka hulu lan hilir bebarengan. Nalika massa sing ditahan ing rongga tutup ora normal amarga kenaikan suhu, kursi tutup kanthi otomatis bisa ngeculake tekanan (discharge menyang sisih hulu).
7. Werni tutup werni entri ndhuwur tetep, lan lumahing lemah, polesan lan hardened. Bantalan geser dipasang ing antarane bal lan batang tutup kanggo nyuda gesekan lan torsi kerja.
8. Flange nyambungake antarane katup lan aktuator tundhuk karo standar ISO 5211, sing luwih gampang kanggo ngganti lan ngganti.
