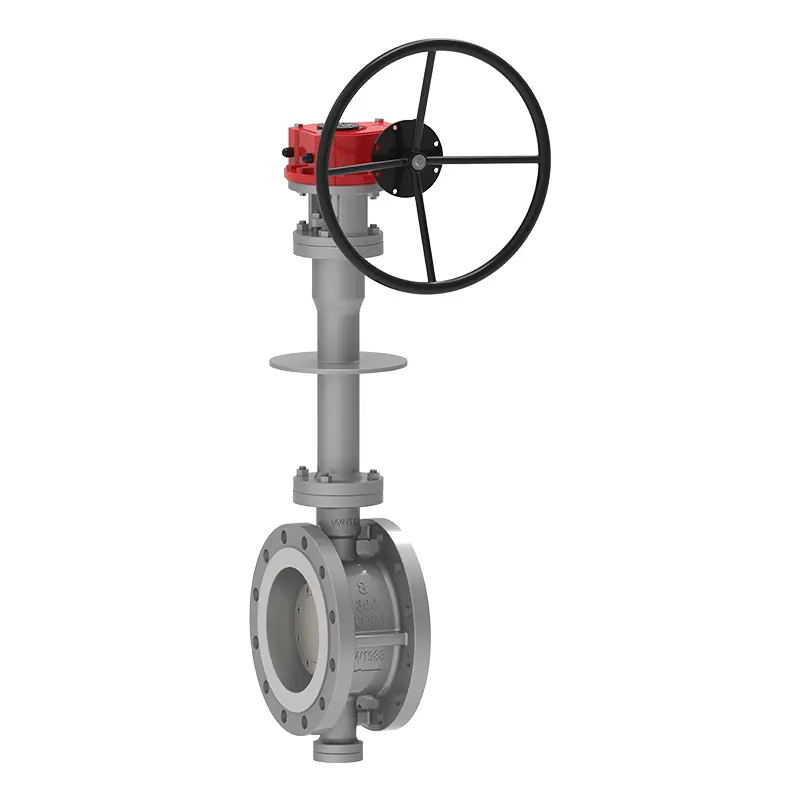

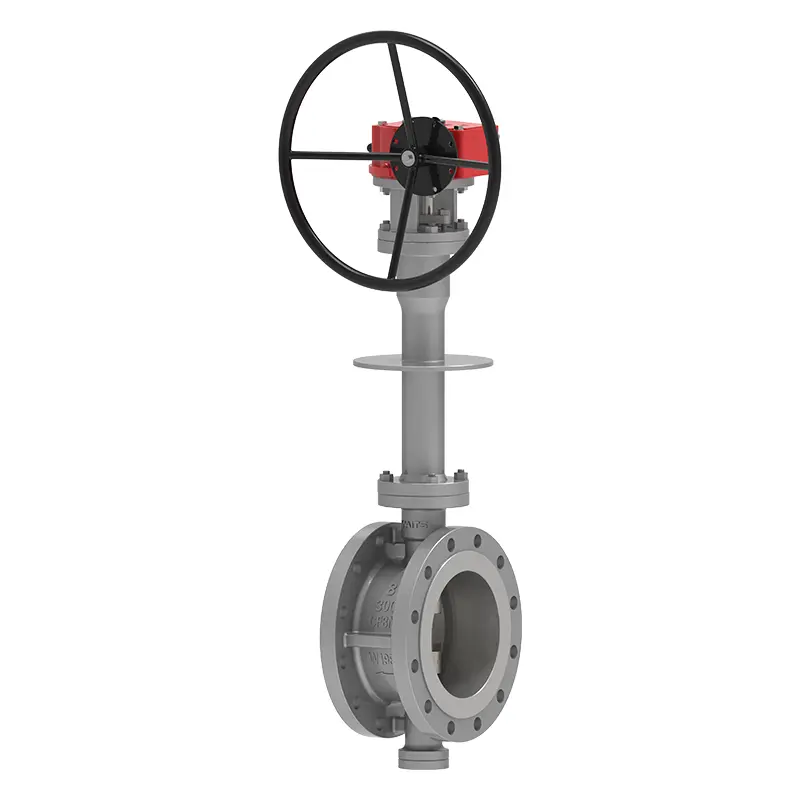

Cryogenic Side Entry Kupu Katup

Katup kupu-kupu sisih cryogenic sing diprodhuksi dening Waits digawe saka bahan mentah sing berkualitas lan wis dikontrol kualitas sajrone proses kasebut. Wis kinerja banget lan kinerja biaya dhuwur. Katup iki bisa nangani suhu sing sithik banget lan cocog kanggo kahanan kerja sing luwih rumit. Kita duwe pengalaman 30 taun ing manufaktur katup lan tetep dadi pionir lan inovatif. Kulo pengen duwe kerjasama long-term karo pelanggan liyane.

Kirim Pitakonan

Deskripsi Produk

Katup kupu-kupu sisih cryogenic minangka katup kupu-kupu sing umure dawa lan hemat energi sing mentas dikembangake dening Waits. Iku kasusun saka awak tutup, piring kupu, ring sealing, mekanisme transmisi lan komponen utama liyane. Struktur kasebut nggunakake desain prinsip eksentrik loro-dimensi utawa telung dimensi, lan nggunakake teknologi anyar sing kompatibel karo segel elastis utawa segel multi-level sing keras lan alus, sing nyuda torsi nalika katup kupu-kupu aktif, ngirit tenaga lan tenaga. Desain lan pilihan proses kasebut uga bisa njamin resistensi karat sakabèhé, tahan suhu dhuwur lan resistensi nyandhang tutup kupu.

Standar Implementasi

Standar desain	API 609, EN 593, GB/T 24925
Standar flange	ASME B16.25 (BW)
Desain tahan geni	API 607, API 6FA
Cara sambungan	BW, RF
Penerimaan tes suhu normal	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Penerimaan tes suhu rendah	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
dawa struktural	API 609, ASME B16.10, EN 558, ISO 5752
Tingkat tekanan lan suhu	ASME B16.34,
Standar bocor sing kurang	ISO 15848-1, API 622
Desain anti karat	NACE MR 0103, NACE MR 0175

Aplikasi

Ukuran	NPS3 ~ NPS52 DN80 ~ DN1300
Rentang tekanan	CL150~CL1500 PN6~ PN250
Kisaran suhu	-196°C ~ +120°C
Range aplikasi
Mode drive	Manual, pneumatik, elektrik
Badan katup	A351 CF3, CF8, CF3M, CF8M etc.
Plate katup	A351 CF3, CF8, CF3M, CF8M etc.
Kursi katup	Baja tahan karat + STL; Baja tahan karat + grafit
Batang katup	XM-19, Gr660 Ty2/HT

Fitur Performance

1. Katup kupu entri cryogenic sisih nganggo bevel pindho lan desain eccentricity cilik: torsi tekan tingkat domestik anjog (40% ~ 60% saka ora pati cetho), lan prices listrik lan pneumatik cocog banget mupangati;
2. Kursi tutup lan dering sealing bisa diganti kanthi online kanthi desain kompartemen pangopènan: kursi tutup lan dering sealing dipisahake, lan katup duwe port inspeksi kanggo pangopènan lan panggantos sing gampang.
3. Tombol pindho ndhuwur lan ngisor saka piring tutup lan gagang tutup bisa mesthekake yen ora bakal macet ing suhu kurang, lan ing wektu sing padha ketemu API 609 desain anti-mabur;
4. Torsi tutup cilik: lumahing sealing cedhak karo nul nyandhang, sing ngluwihi umur layanan tutup;
5. Wis sawetara saka sudhut aplikasi lan bisa digunakake kanggo piranti Ultra-low suhu kayata LNG, propylene, lan etilena;
6. Kinerja sealing apik: bocor ing suhu normal yaiku API598, lan bocor ing suhu kurang yaiku 1/3 saka BS6364. Ketemu syarat sealing positif lan mbalikke BS6364 ing suhu sing kurang;
7. Awak tutup lan kursi tutup minangka komponen sing kapisah: kursi tutup lan dering sealing bisa digawe saka bahan sing beda kanggo nyukupi kondisi kerja;
8. Telung eccentricities: garis tengah poros nyimpang saka garis tengah lumahing sealing, garis tengah poros nyimpang rada saka garis tengah pipa, lan garis tengah saka tutup awak lumahing sealing (conthong miring ) mbentuk posisi sudut kanthi garis tengah pipa;

Cryogenic Side Entry Butterfly Valve
