Katup kupu-kupu konsentris laut Waits dirancang kanggo API 609 / ISO 14313 / JIS F7480 - standar katup laut sing diakoni sacara internasional sing nemtokake syarat kanggo struktur, dimensi, bahan, lan kinerja, njamin linuwih lan kualitas ing aplikasi kapal.

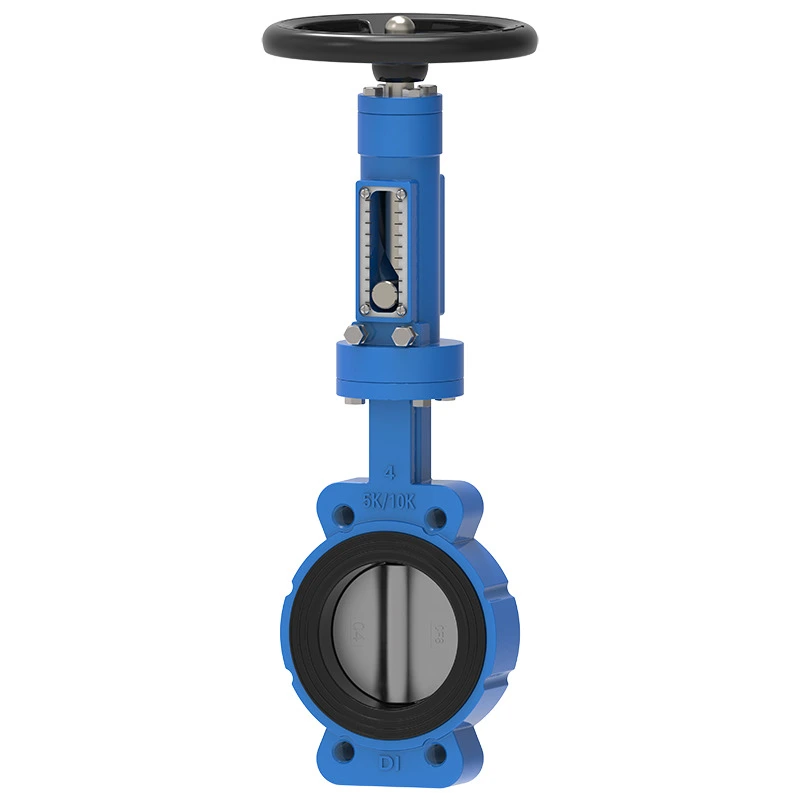

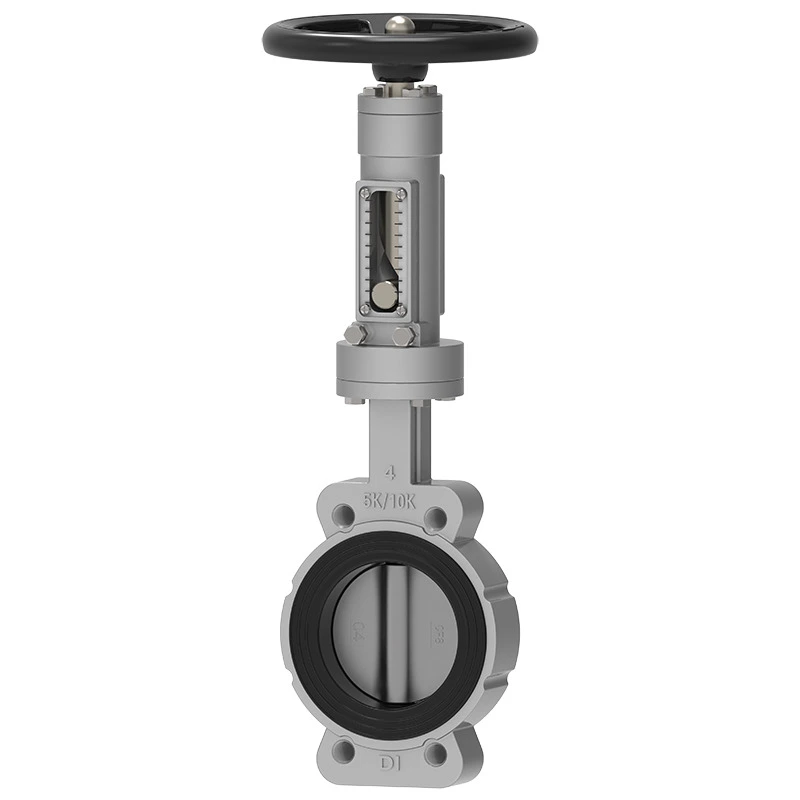

Waits's Marine concentric kupu tutup kasedhiya ing semi-lug (kompak) lan full-lug (stabilitas dhuwur) designs, dibangun kanggo shipboard nggunakake. Cocog kanggo papan sing nyenyet utawa geladhak sing katon, menehi panyegelan sing dipercaya, tahan korosi banyu segara, lan kontrol sing tepat kanggo banyu, saluran, lan sistem pendinginan ing lingkungan segara.
Standar Implementasi
| Standar Desain | API 609, EN 593, BS 5155, GOST |
| End Standard | ANSI B16.1 CL. 125LB lan B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 lan PN16 AS 2129 Tabel D lan E BS 10 Tabel D lan E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 lan PN16 ISO 7005 PN6, PN10 lan PN16 |
| Inspeksi & Tes | API 598, IS0 5208, EN 12266-1, GOST |
| Adhep-adhepan | AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202 |
| Top Flange | ISO 5211 |
Aplikasi
| Suhu operasi | -45 ℃ ~ 150 ℃ |
| Ukuran | 2"-80", DN50-DN2000 |
| Tekanan kerja / CWP | 16BAR 10BAR |
| cangkang | 24BAR 15BAR |
| Segel | 18BAR 10BAR |
| Uji Udara | 6BAR 6BAR |
| Lingkungan Operasi | Sistem ballast lan bilge Processing kimia Tanduran desalinasi, rig pengeboran, banyu ngombe Bubuk garing, Pangan lan omben-omben, Pabrik Gas HAVC Industri Pertambangan, Industri Kertas, Penanganan Pasir, Air Laut, Industri Gula Thermo technical water treatment Limbah banyu |
| Operator | Tuas, Gear, Listrik, Pneumatik, lsp. |
| Bahan Badan | Besi tuang, Besi Ulet, Baja Karbon, Baja Tahan Karat, AL-Bronze, dll. |
| Disk | Besi tuang, Besi Ulet, Baja Karbon, Baja Tahan Karat, AL-Bronze |
| Batang | 2CR13 F304 F316 F51 F53 Monel K500 |
| Kursi | BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Karet alam |
