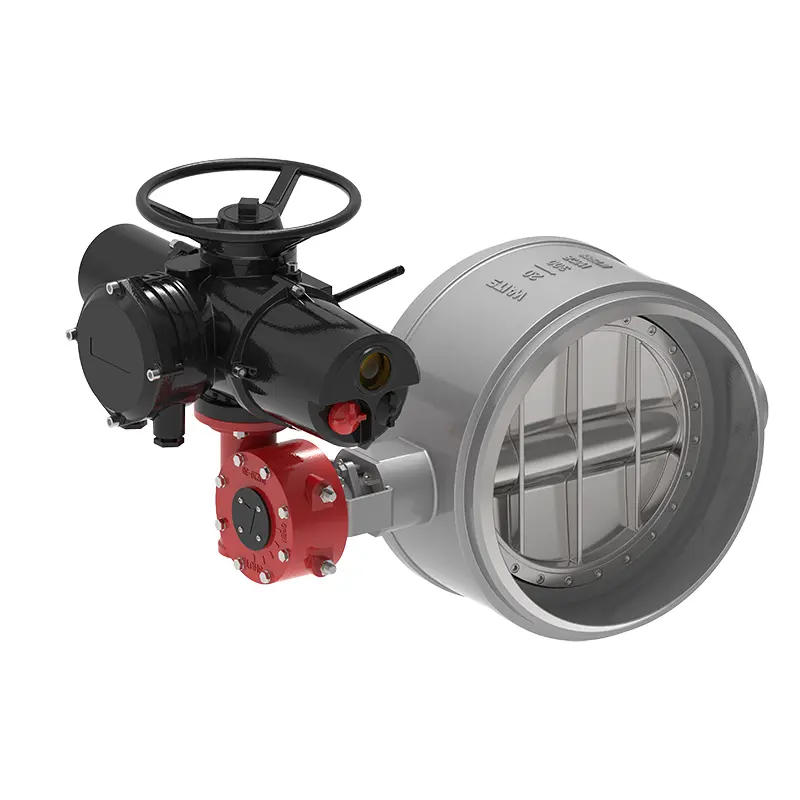

Telung Eccentric Hard Seal Gandheng Butterfly Valve

Katup kupu-kupu sing dilas eccentric hard seal yaiku jinis katup berkualitas tinggi sing diprodhuksi lan diprodhuksi dening Waits. We duwe baris produksi lengkap lan bisa nyedhiyani prices competitive. Telung tutup kupu-kupu sing dilas eccentric hard seal sing diprodhuksi digunakake kanthi apik ing pemanasan kutha, transmisi gas, pipa uap lan proyek konservasi banyu skala gedhe.

Kirim Pitakonan

Deskripsi Produk

Telung eccentric hard segel gandheng tutup kupu dumadi saka awak tutup, piring kupu, ring sealing, mekanisme transmisi lan bagean utama liyane. Struktur kasebut nggunakake desain prinsip eksentrik loro-dimensi utawa telung dimensi, lan nggunakake teknologi pangolahan anyar saka segel elastis utawa kompatibilitas segel multi-lapisan sing keras lan alus, supaya tutup kupu bisa nyuda torsi sajrone operasi, ngirit tenaga kerja lan energi. Ing wektu sing padha, ora bakal mengaruhi resistance karat sakabèhé, resistance suhu dhuwur lan nyandhang resistance tutup kupu.
Katup kupu iki wis entuk akeh pangenalan sing apik ing pirang-pirang lapangan industri. Minangka produsen katup gedhe, kita ngerti kanthi jelas manawa rega katup preferensial ora bisa dipisahake saka sistem rantai pasokan hulu lan hilir sing lengkap lan peralatan pangolahan sing apik. We masang wigati kanggo iki. Kita bakal nambah investasi ing saben taun supaya klep Waits bisa tansah njaga kualitas dipercaya lan prices preferensial.

Standar Implementasi

Standar desain	API 609, EN 593
Standar flange	ASME B16.25 (BW)
Cara sambungan	BW
Testing lan acceptance	API 598, EN 12266, ISO 5208
dawa struktural	API 609, ASME B16.10, EN 558, ISO 5752
Tingkat tekanan lan suhu	ASME B16.34
Standar bocor sing kurang	ISO 15848-1, API 622
Desain anti karat	NACE MR 0103, NACE MR 0175

Aplikasi

ukuran	NPS 3″ ~ NPS 120″ DN80~ DN3000
Rentang tekanan	CL150~CL1500 PN6~ PN250
Kisaran suhu	；-45°C ~ +600°C
Mode drive	Turbin, pneumatik, listrik

Bahan bagean utama

Badan katup	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel...
Plate katup	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel...
Kursi katup	13Cr/SS304/SS316/+Graphites+PTFE+STL
Batang katup	F6A F304 F316 F51 F53 Monel K500...
Nut batang katup	Paduan Tembaga
Packing	Grafit fleksibel, kemasan asbes grafit, polytetrafluoroethylene...

Fitur Performance

1. Struktur unik lan entheng, operasi fleksibel, hemat tenaga kerja lan trep;
2. Reliable sealing, bisa ketemu macem-macem standar;
3. Karakteristik aliran apik lan fungsi sing bisa diatur;
4. Telung eccentric hard segel gandheng kupu tutup adopts asas eccentric, kang ndadekake lumahing sealing meh nul nyandhang lan ngluwihi gesang layanan;
5. Bisa digunakake kanggo macem-macem media, kalebu banyu, uap, lenga, udara lan gas, lan liya-liyane;
6. Iku cocok kanggo pipelines karo macem-macem kahanan apa kayata suhu beda, gelar, karat, etc.;
7. Awak tutup lan kursi tutup minangka komponen sing disambungake, lan lapisan permukaan segel kursi tutup dilas kanthi bahan campuran tahan panas lan tahan korosi;
8. Telung eccentricities: garis tengah poros nyimpang saka garis tengah lumahing sealing, garis tengah poros nyimpang rada saka garis tengah pipa, lan garis tengah saka tutup awak lumahing sealing (conthong miring ) mbentuk sudut posisi sudut kanthi garis tengah pipa;
9. Dering sealing multi-lapisan dipasang ing piring tutup, sing tahan suhu dhuwur, gampang dioperasi, lan ora ana gesekan nalika mbukak lan nutup. Nalika nutup, torsi saka mekanisme transmisi mundhak kanggo ijol kanggo segel, kang mbenakake telung eccentric hard segel gandheng kupu Kinerja sealing lan kekiatan tutup;
10. Dering sealing multi-lapisan nganggo lembaran logam laminated alus lan hard, sing nduweni kaluwihan ganda saka sealing logam hard lan sealing alus.

Three Eccentric Hard Seal Welded Butterfly Valve
