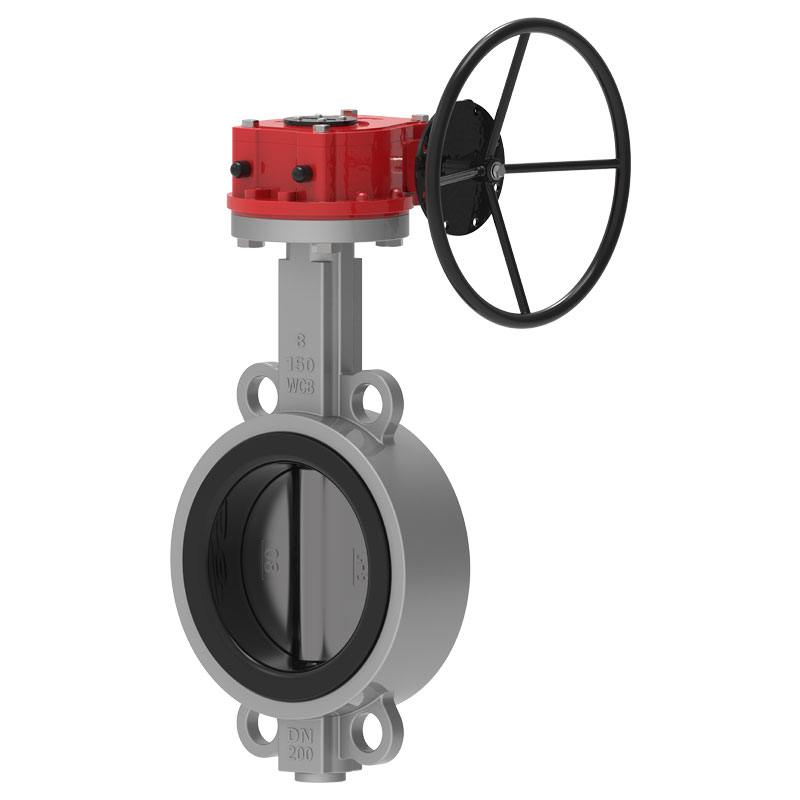

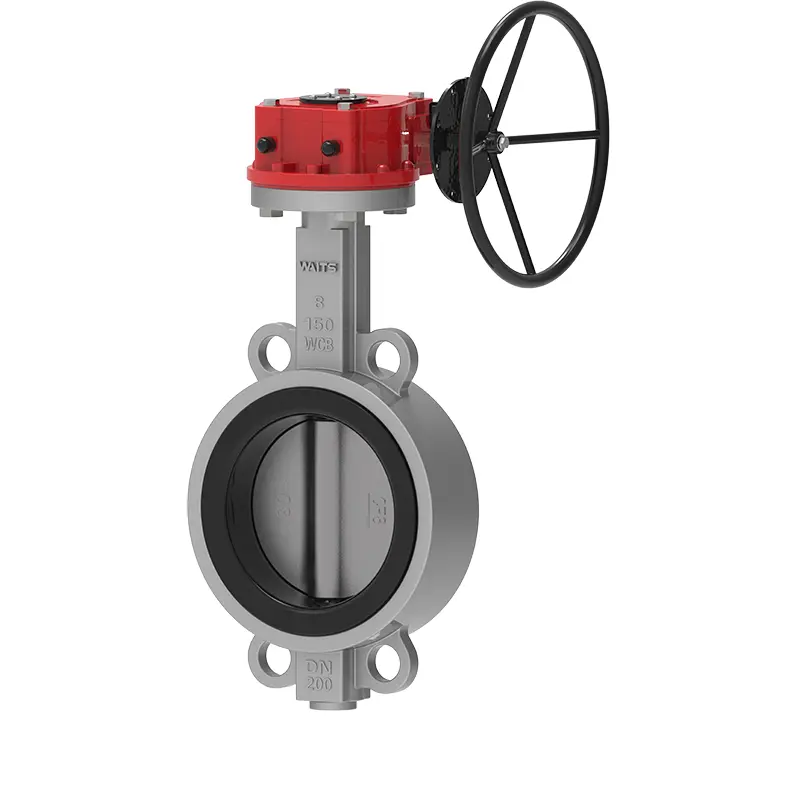

Katup Kupu Wafer Lembut Lenggah

Waits minangka produsen lan pemasok tutup gedhe sing bisa nyedhiyakake katup kupu wafer sing alus. Katup iki nggunakake kursi katup karet, luwih disenengi karet kualitas tinggi alami, sing bisa nggayuh sertifikasi bahan pangan. Nduwe aplikasi sing apik ing pabrik sumber susu Selandia Baru lan pabrik desalinasi Israel.

Kirim Pitakonan

Deskripsi Produk

Katup kupu wafer sing lungguh alus saka Witts nduweni desain ing ngisor iki sajrone desain lan produksi, lan wis ditingkatake babagan kinerja:
1-Karet kursi katup elastis dhuwur
Isi karet saka kursi tutup EPDM yaiku 50%, lan wis diuji luwih saka 10,000 kali ing simulasi mbukak lan nutup tes tanpa bocor.
Shore A atose / derajat 72 ± 3,200% tegangan tarik / Mpa≥6, kekuatan tarik Mpa≥15, elongation ing break /% ≥350, deformasi permanen ing break/%≦10, kekuatan sobek/KN.m-1≥35, komprèsi deformasi permanen (70 ℃ * 22h, tingkat komprèsi 25%) /% ≦20.
Dibandhingake karo kursi tutup sing sempit, kursi tutup sing amba duwe permukaan kontak sing luwih akeh karo flange pipa, kanthi diameter sekitar 20 mm, lan kinerja sealing instalasi sing luwih apik.
2-Piring kupu lan batang tutup disambungake tanpa pin, sing bisa nyegah bocor lan karat sing disebabake dening masang pin. Batang tutup gampang dibongkar, sing trep kanggo ngganti kursi tutup.
3-Awak tutup dilengkapi piranti anti-mabur, sing luwih apik lan luwih aman kanggo digunakake ing pipa.

Standar Implementasi

Standar Desain	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
End Standard	Standar Implementasi ANSI B16.1 CL. 125LB lan B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 lan PN16 AS 2129 Tabel D lan E BS 10 Tabel D lan E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 lan PN16 ISO 7005 PN6, PN10 lan PN16
Inspeksi & Tes	API 598 ISO 5208 EN 12266
Adhep-adhepan	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Top Flange	ISO 5211

Aplikasi

Suhu operasi	-45 ℃ ~ + 150 ℃
UKURAN	2"-32" DN50-DN800 34"-80" DN850-DN2000
Tekanan kerja / CWP	16BAR 10BAR
cangkang	24BAR 15BAR
Segel	18BAR 10BAR
Uji Udara	6BAR 6BAR
Lingkungan Operasi	Sistem ballast lan bilge Processing kimia Tanduran desalinasi, rig Pengeboran, Banyu ngombe Wêdakakêna garing, Pangan lan omben-omben, Pabrik Gas HAVC Industri Pertambangan, Industri Kertas, Penanganan Pasir, Air Laut, Industri Gula Thermo technical water treatment Limbah banyu
Metode nyopir	Hand Lever Worm Gear Electric Pneumatic
BADAN	Cast Iron ulet wesi Karbon Steel Stainless Steel AL-Bronze
DISC	Cast Iron ulet wesi Karbon Steel Stainless Steel AL-Bronze
STEM	2CR13 F304 F316 F51 F53 Monel K500
KURSI	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Karet alam

Fitur Performance

1. Klep kupu wafer sing lungguh alus ukurane cilik, bobote entheng, gampang dibongkar lan didandani.
2. Struktur prasaja lan kompak, kanthi bukaan lan kacepetan operasi 90.
3. Torsi kerja cilik, hemat tenaga kerja lan entheng.
4. Ing babagan kinerja sealing, bocor test gas nol, sing dijamin banget.
5. Materi komponen sing beda bisa dipilih lan ditrapake ing macem-macem media.
6. Karakteristik aliran cenderung linear, lan kinerja imbuhan apik.
7. Jumlah tes mbukak lan nutup bisa tekan puluhan ewu kaping, lan urip layanan dawa.
