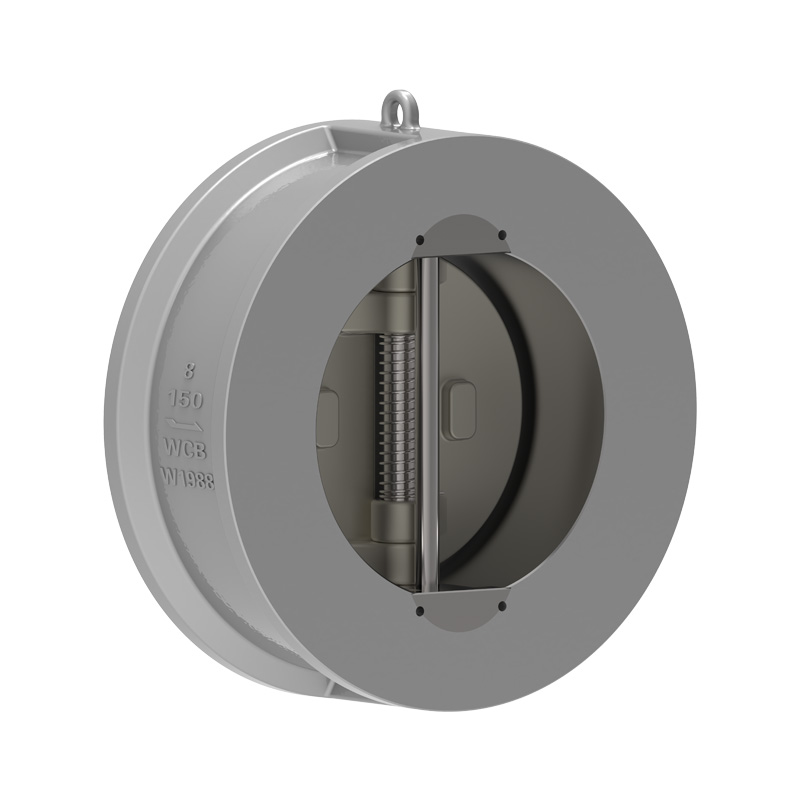

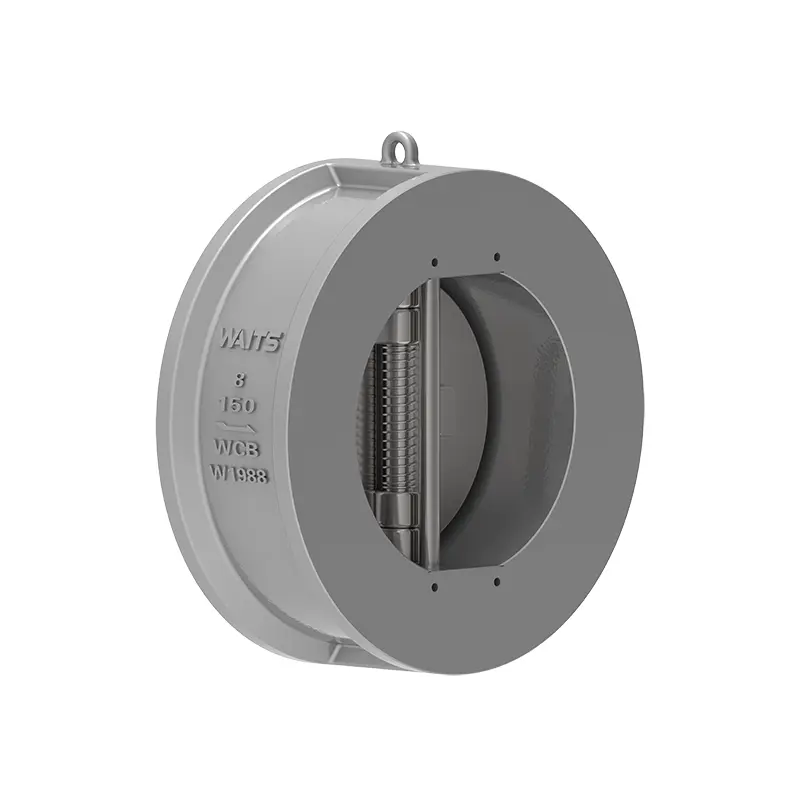

Soft Seal Dual Plate Priksa Valve

Sampeyan bisa yakin kanggo milih tutup tutup piring dual segel alus sing diprodhuksi dening Waits. Minangka supplier katup kanthi baris produksi lengkap, produk kita bisa disesuaikan. Ing babagan sealing, kita bisa duwe macem-macem formulir sealing kayata NBR, EPDM, Hypalon, FKM, lan liya-liyane, sing bisa disesuaikan miturut kabutuhan sampeyan lan ketemu standar sing beda kayata API / DIN / JIS.

Kirim Pitakonan

Deskripsi Produk

Piring kupu saka tutup tutup dual plate segel alus yaiku rong setengah bunderan, kanthi disk sing diisi spring digantung ing pin vertikal tengah.
Nalika tutup dibukak, pasukan gabungan saka adi ing tengah lumahing disc sealing, lan titik tumindak pasukan support spring sing tumindak minangka reaksi dumunung ing tengah lumahing disk, supaya ROOT saka disk mbukak pisanan. Iki ngindari nyandhang lumahing sealing sing occurs nalika disk dibukak ing tutup conventional lawas, lan nambah kekiatan segel tutup.
Nalika tingkat aliran slows mudhun, ing tumindak pasukan reaksi spring torsion, cakram mboko sithik nyedhaki jog tutup lan lumebu ing tataran nutup tutup alon. Nalika adi mili bali, sawijining pasukan ing disk lan gaya reaksi spring torsion bakal bisa bebarengan, lan nutup disk bakal nambah patut, ngetik tataran nutup cepet. Tujuan desain iki yaiku kanggo nyuda fenomena palu banyu, nyuda cilaka palu banyu, lan luwih apik ngluwihi umur layanan. Nalika nutup, titik pasukan spring nimbulaké ndhuwur disk kanggo nutup pisanan, nyegah ROOT saka nresep lan Ngapikake kekiatan saka lumahing tutup tutup.

Implementation Standards

Standar desain	API594, API6D, ASME B16.34
Standar flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Cara sambungan	Tipe Wafer, Tipe Flange, Tipe Lug,
Testing lan acceptance	API598, API 6D,
dawa struktural	API594, API6D, DIN3202
Tingkat tekanan lan suhu	ASME B16.34

Application

Ukuran	NPS 2”~ NPS 60″ DN50 ~ DN1500
Rentang tekanan	CL125 ~CL150 PN10~ PN16
Kisaran suhu	；-20-150
Range aplikasi	Iku cocok kanggo macem-macem media kayata banyu, lenga uap, asam nitrat, asam asetat, media oxidizing kuwat, etc.
Badan katup	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Plate katup	Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Kursi katup	NBR,EPDM,FKM...
Batang katup	A182 F6a, 17-4PH, F304 F316, F51, ...

Fitur Performance

1. Komponen tutup tutup dual plate segel alus kalebu awak tutup, cakram tutup, poros katup, musim semi lan bagean liyane, sing disambungake kanthi jinis clamping lan duwe struktur kompak.
2. Piring kupu-kupu saka katup digawe saka rong setengah bunderan lan dipeksa bali kanthi spring. Lumahing sealing bisa digawe saka lumahing materi tahan nyandhang ing awak utawa diantrekake karo karet. Wis sawetara saka sudhut Efesus lan sealing dipercaya.
3. Cakram tutup duwe stroke nutup cendhak lan spring-dimuat, karo tumindak sensitif lan kacepetan nutup cepet, kang Ngartekno nyuda Pethel banyu.
4. Amarga tutup tutup dual plate segel alus nduweni struktur kompak, ukuran cilik, bobot entheng, lan instalasi sing gampang, cocok kanggo digunakake ing kahanan ing ngendi papan instalasi diwatesi. Bisa digunakake ing pipa horisontal utawa vertikal.
5. Ditrapake kanggo banyu, lenga uap, asam nitrat, asam asetat, media oksidasi kuwat lan media liyane.

Soft Seal Dual Plate Check Valve
