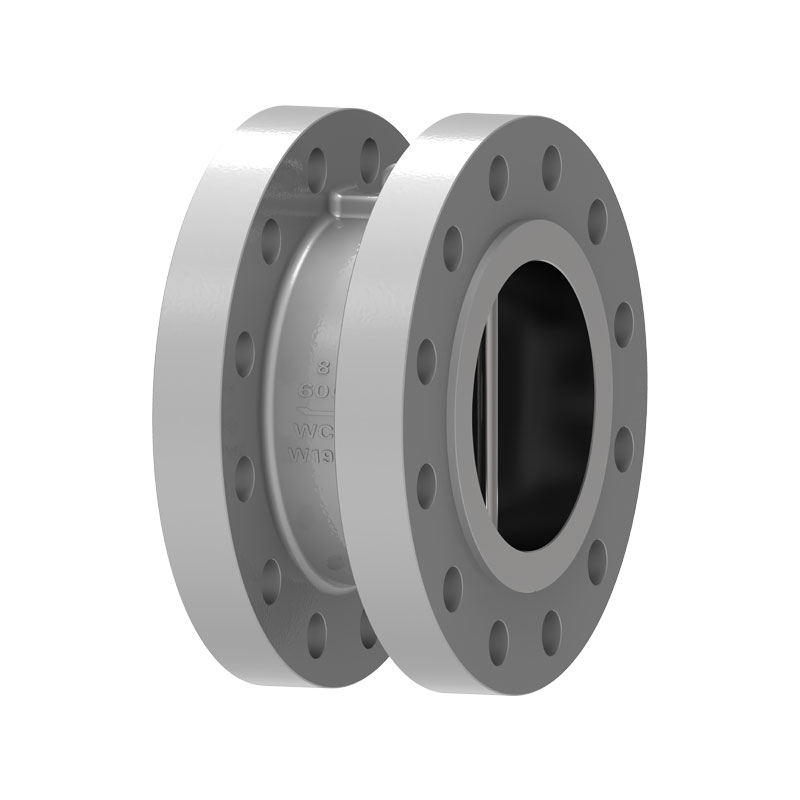

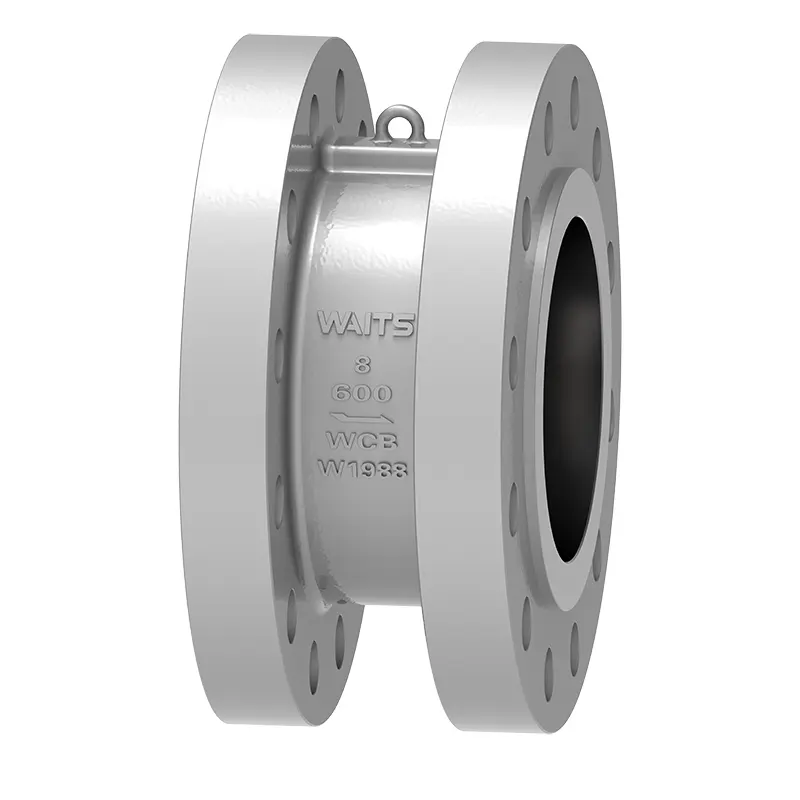

Dual Plate Priksa Valve

Minangka produsen tutup profesional, Waits bisa ndhukung produksi klep mriksa piring dual khusus kanggo nyukupi kabutuhan pelanggan sing beda. Ing babagan sealing, katup mriksa iki bisa ing macem-macem formulir kayata karet, PTFE, lan awak. Kustomisasi bisa nyukupi standar sing beda kayata API / DIN / JIS miturut kabutuhan pelanggan.

Kirim Pitakonan

Deskripsi Produk

Piring kupu saka katup mriksa piring dual yaiku rong setengah bunderan, lan cakram tutup sing diisi spring digantung ing pin vertikal tengah. Nalika tutup dibukak, pasukan gabungan saka adi ing tengah lumahing tutup sealing disc tutup, lan titik tumindak pasukan support spring ing tengah lumahing tutup tutup, supaya ROOT saka tutup. disc mbukak pisanan, mangkono Nyingkiri nyandhang saka lumahing sealing sing occurs nalika disc tutup tutup conventional lawas dibukak, lan èfèktif nambah kekiatan.
Nalika tingkat aliran slows mudhun, ing tumindak pasukan reaksi spring torsion, cakram tutup mboko sithik nyedhaki jog tutup, lan tutup pindho mriksa plate lumebu ing tataran nutup alon. Nalika adi mili bali, tumindak gabungan saka pasukan tutup tutup lan pasukan reaksi spring torsion mundhak nutup tutup tutup, ngetik tataran nutup cepet. Iki kanthi efektif nyuda pengaruh palu banyu lan nyuda karusakan saka palu banyu. Nalika nutup, tumindak titik gaya spring nimbulaké ndhuwur tutup tutup pisanan, nyegah ROOT cakram tutup saka nresep.

Standar Implementasi

Standar desain	API594, API6D, ASME B16.34
Standar flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Cara sambungan	Tipe Wafer, Tipe Flange, Tipe Lug,
Testing lan acceptance	API598, API 6D,
dawa struktural	API594, API6D, DIN3202
Tingkat tekanan lan suhu	ASME B16.34, DIN2401
Desain anti karat	NACE MR 0103, NACE MR 0175.ISO15156

Aplikasi

Ukuran	NPS 2”~ NPS 60″ DN50 ~ DN1500
Rentang tekanan	CL150 ~CL2500 PN10~ PN420
Kisaran suhu	；-196°C ~ +600°C
Range aplikasi	Iku cocok kanggo macem-macem media kayata banyu, lenga uap, asam nitrat, asam asetat, media oxidizing kuwat, etc.
Badan katup	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Plate katup	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Kursi katup	Bahan awak, 13CR, baja tahan karat 304/316, monel, karbida semen, paduan 20, paduan tembaga, lsp.
Batang katup	A182 F6a, 17-4PH, F304 F316, F51, ...

Fitur Performance

1. The dual plate mriksa tutup dumadi saka awak tutup, tutup tutup, batang tutup lan spring, etc. Iku adopts clamp-jinis sambungan lan struktur kompak.
2. Piring kupu loro setengah bunderan, lan spring digunakake kanggo reset dipeksa. Lumahing sealing bisa dilas nganggo bahan tahan nganggo utawa dilapisi karet. Wis sawetara saka sudhut nggunakake lan sealing dipercaya.
3. Stroke nutup saka disk tutup cendhak, lan spring-dimuat, karo kacepetan nutup cepet, kang bisa ngurangi fenomena Pethel banyu.
4. Iku cocok kanggo kesempatan karo papan instalasi winates, lan bisa digunakake kanggo pipelines horisontal utawa vertikal.
5. Bisa ditrapake ing macem-macem media kayata banyu, lenga uap, asam nitrat, asam asetat, medium oksidasi kuwat, lsp.

Dual Plate Check Valve
