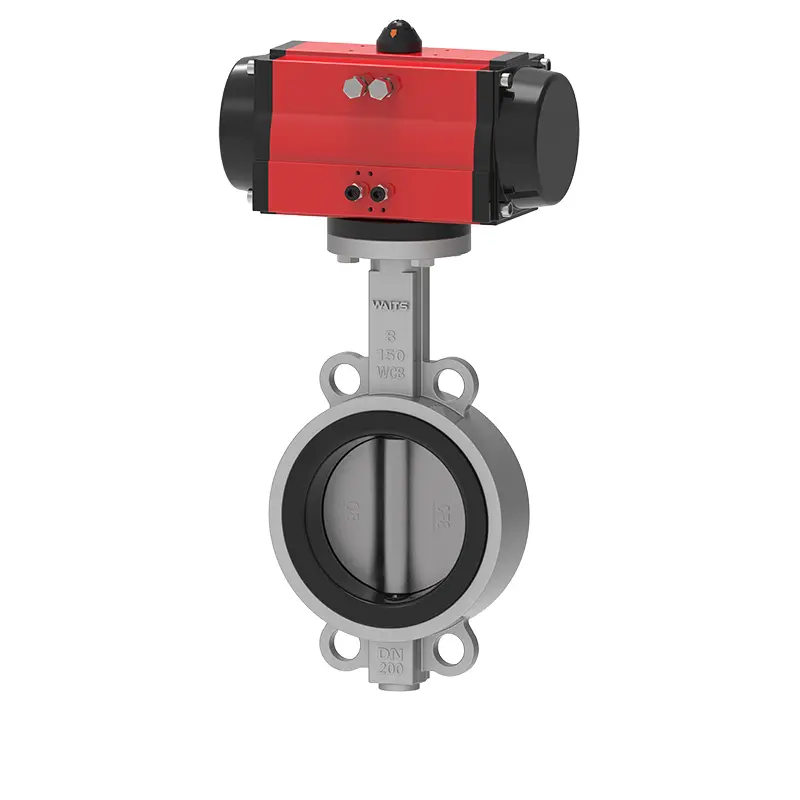

Pneumatic Wafer Soft Lenggah Kupu Katup

Ngenteni banget pengalaman ing manufaktur klep pneumatik, lan pneumatik wafer alus lelenggahan klep kupu minangka salah sawijining produk. Kita wis dilatih tim profesional kita dhewe lan duwe basis produksi ing Tianjin lan Wenzhou, karo sumber stabil lan prices competitive. Bahan tutup kupu pneumatik iki aman lan ramah lingkungan, lan uga bisa digunakake ing industri sing gegandhengan karo panganan.

Kirim Pitakonan

Deskripsi Produk

Waits katup kupu-kupu pneumatik pneumatik Waits Valve wis nggawe pangaturan kanggo desain saka aspek kinerja. Liwat desain sing ati-ati, riset lan pangembangan lan manufaktur, nyedhiyakake pelanggan ing pasar global kanthi produk lan pengalaman panggunaan sing luwih apik.

1. Gunakake karet kursi katup sing elastis banget

Isi karet saka kursi tutup EPDM yaiku 50%, lan kita simulasi luwih saka 10.000 tes mbukak lan nutup kanggo njamin stabilitas kinerja sealing lan ora bocor.

Properti sing gegandhengan karo katup iki minangka nderek: Shore A atose / derajat 72±3, 200% tensile stress / Mpa≥6, tensile strength Mpa≥15, elongation at break/%≥350, deformasi permanen nalika break/%≦ 10, kekuatan luh / KN.m-1≥35, komprèsi deformasi permanen (70 ℃ * 22h, komprèsi tingkat 25%) /% ≦20.

In addition, the valve seat is designed as a wide edge. Compared with the narrow edge valve seat, the wide edge valve seat has a wider contact surface with the pipeline flange, and the diameter can reach almost 20mm, which has better sealing performance.

2. Plat kupu-kupu lan poros katup disambungake tanpa pin, sing ora bakal nyebabake bocor lan karat amarga instalasi pin. Kajaba iku, cara disassembling poros tutup banget prasaja, kang ndadekake iku gampang kanggo ngganti jog tutup.

3. Awak tutup dilengkapi piranti anti-buyar, sing luwih aman digunakake ing pipa.

Standar Implementasi

Standar Desain	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
End Standard	Standar Implementasi ANSI B16.1 CL. 125LB lan B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 lan PN16 AS 2129 Tabel D lan E BS 10 Tabel D lan E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 lan PN16 ISO 7005 PN6, PN10 lan PN16
Inspeksi & Tes	API 598 ISO 5208 EN 12266
Adhep-adhepan	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Top Flange	ISO 5211

Aplikasi

Suhu operasi	-45 ℃ ~ + 150 ℃
UKURAN	2"-32" DN50-DN800 34"-80" DN850-DN2000
Tekanan kerja / CWP	16BAR 10BAR
cangkang	24BAR 15BAR
Segel	18BAR 10BAR
Air Test	6BAR 6BAR
Lingkungan Operasi	Sistem ballast lan bilge Processing kimia Tanduran desalinasi, rig Pengeboran, Banyu ngombe Wêdakakêna garing, Pangan lan omben-omben, Pabrik Gas HAVC Industri Pertambangan, Industri Kertas, Penanganan Pasir, Air Laut, Industri Gula Thermo technical water treatment Limbah banyu
Metode nyopir	Hand Lever Worm Gear Electric Pneumatic
BADAN	Cast Iron ulet wesi Karbon Steel Stainless Steel AL-Bronze
DISC	Cast Iron ulet wesi Karbon Steel Stainless Steel AL-Bronze
STEM	2CR13 F304 F316 F51 F53 Monel K500
KURSI	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Natural rubber

Fitur Performance

1. Pneumatic wafer alus lenggah kupu tutup iku cilik, tutup entheng sing gampang kanggo mbongkar lan ndandani.

2. The valve structure is simple in design and compact as a whole. The opening and closing speed during operation can reach 90.

3. Sajrone operasi, torsi cilik lan luwih hemat tenaga kerja.

4. Ing babagan kinerja sealing penting saka katup, kita nganakake tes gas sing ketat kanggo entuk nol bocor.

5. Minangka produsen profesional, kita nimbang kabutuhan selaras pelanggan. Wafer pneumatik tutup kupu-kupu sing lungguh alus bisa milih bahan komponen sing beda-beda lan cocok kanggo macem-macem media kanthi macem-macem aplikasi.

6. Karakteristik aliran cenderung linear lan kinerja imbuhan apik.

7. Liwat testing, produk bisa dibukak lan ditutup kanggo puluhan ewu kaping lan wis umur layanan dawa.

Pneumatic Wafer Soft Seated Butterfly Valve
