Katup Kupu Flange Tipe U

Waits valve masang piring kupu saka U-Type Flange Butterfly Valve ing arah diameter pipa. Ing saluran silinder awak katup kupu-kupu, piring kupu-kupu sing bentuke cakram muter ngubengi sumbu, kanthi sudut rotasi antara 0 ° lan 90 °. Nalika diputer nganti 90 °, tutup mbukak kanthi lengkap.

Kirim Pitakonan

Deskripsi Produk

Waits valve U-Type Flange Butterfly Valve awet, ukurane cilik, entheng, lan mung dumadi saka sawetara bagean. Kajaba iku, bisa dibukak lan ditutup kanthi cepet. Nalika tutup kupu flange ing posisi mbukak kanthi, kekandelan saka piring kupu mung resistance kanggo medium kanggo mili liwat awak tutup, supaya gulung meksa kui dening tutup cilik banget, lan nduweni karakteristik kontrol aliran luwih. Jinis sealing saka U-Type Flange Butterfly Valve yaiku sealing elastis lan sealing logam. Tutup sealing elastis, dering sealing bisa dipasang ing awak tutup utawa dipasang ing piring kupu-kupu.

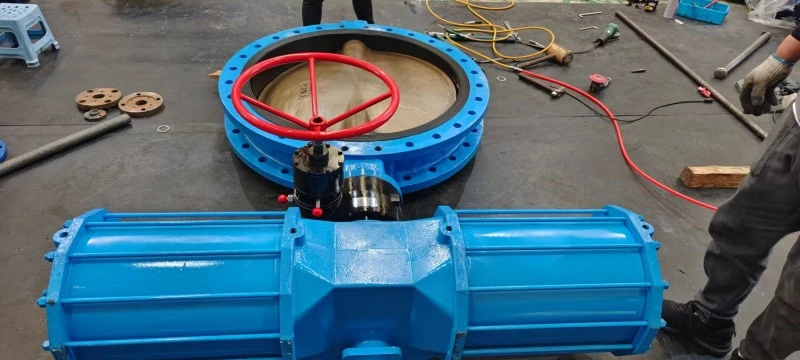

U Type Flange Butterfly Valve

Fitur

1. Katup kupu nduweni struktur sing prasaja, volume cilik, bobot entheng, lan mung dumadi saka sawetara bagean. Kajaba iku, mung muter 90 ° kanggo cepet mbukak lan nutup, supaya gampang kanggo operate. Ing wektu sing padha, katup nduweni karakteristik kontrol cairan sing apik.

2. Struktur punika prasaja lan kompak, lan bisa cepet dibukak / ditutup 90 °.

3. Torsi operasi banget kurang, hemat energi.

4. Kurva aliran cenderung menyang garis lurus, nuduhake kinerja regulasi sing apik banget.

5. Pilihan materi sing akeh, cocok kanggo macem-macem media.

Mung muter 90 ° kanggo cepet mbukak lan nutup, gampang kanggo operate. Ing wektu sing padha, U-Type Flange Butterfly Valve nduweni karakteristik kontrol cairan sing apik banget.

Umur katup sing disegel logam biasane luwih dawa tinimbang katup sing disegel elastis, nanging angel entuk panyegelan lengkap.

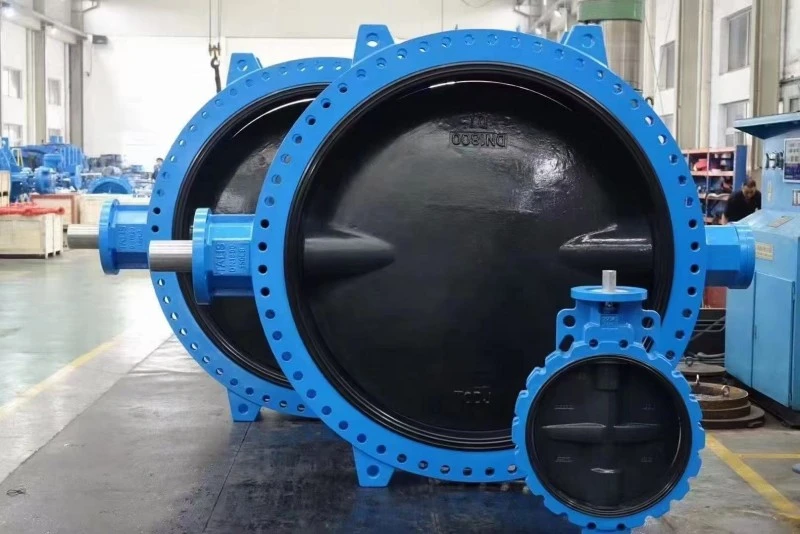

U Type Flange Butterfly Valve

Perbandingan antara U-Type Flange Butterfly Valve lan Double Clamp Butterfly Valve

1. Materi (persamaan):

Awak katup: wesi tuang abu-abu; wesi ulet; Baja karbon.

Cakram katup: wesi ulet (dilapisi nikel utawa dilapisi nilon); 304/316 stainless steel; Aluminium tembaga.

Batang katup: 410/416/304/316 stainless steel.

Kursi katup: karet EPDM; karet nitril; teflon; Fluororubber; Heparen; karet kloroprena; Kursi katup logam.

2. Tekanan (similarity):

KELAS 125/150； PN10/16/25

3. Ruang lingkup aplikasi:

Katup Kupu Flange U-Type beda karo katup kupu-kupu klem utawa lug amarga nggunakake sambungan flange lan duwe dawa pasuryan sing luwih cendhek.

Yen klep kupu kudu digunakake kanggo kontrol aliran, sing paling penting yaiku milih ukuran lan jinis katup sing bener. Prinsip struktur katup kupu-kupu utamané cocok kanggo nggawe katup kanthi diameter gedhe. Katup kupu ora mung digunakake ing industri umum kayata petroleum, gas alam, kimia, lan perawatan banyu, nanging uga ing sistem banyu pendinginan pembangkit listrik termal.

Yen U-Type Flange Butterfly Valve kudu digunakake kanggo kontrol aliran, sing paling penting yaiku milih ukuran lan jinis katup kanthi bener. Prinsip struktur katup kupu-kupu utamane cocok kanggo nggawe katup diameter gedhe. Katup kupu ora mung digunakake ing industri umum kayata petroleum, gas alam, kimia, lan perawatan banyu, nanging uga ing sistem banyu pendinginan pembangkit listrik termal.

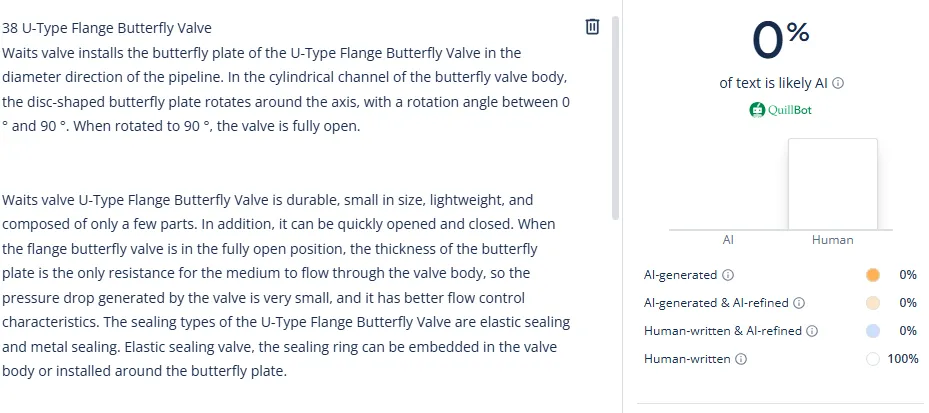

U Type Flange Butterfly Valve
