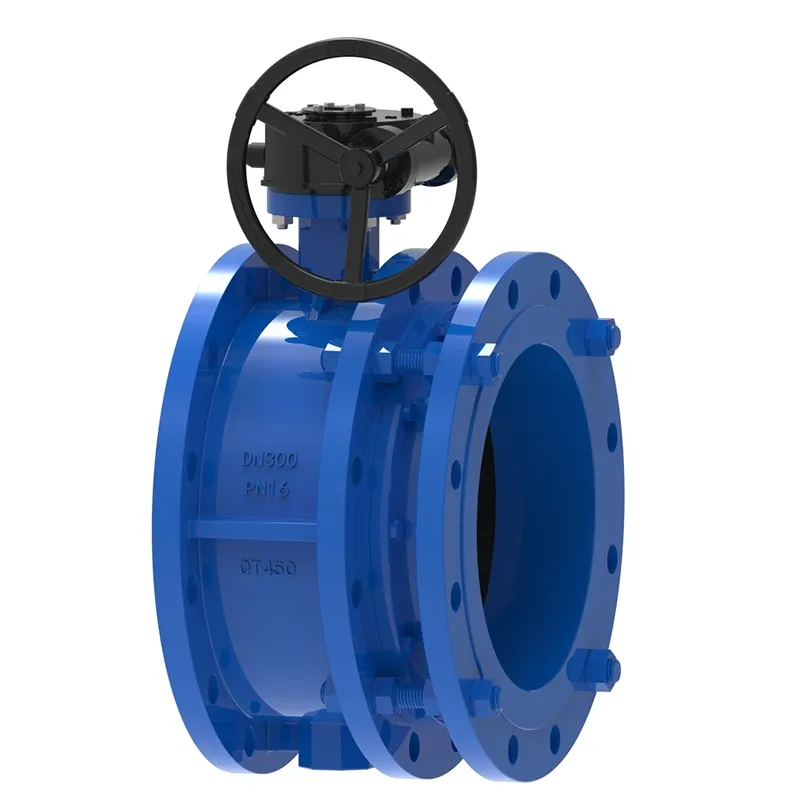

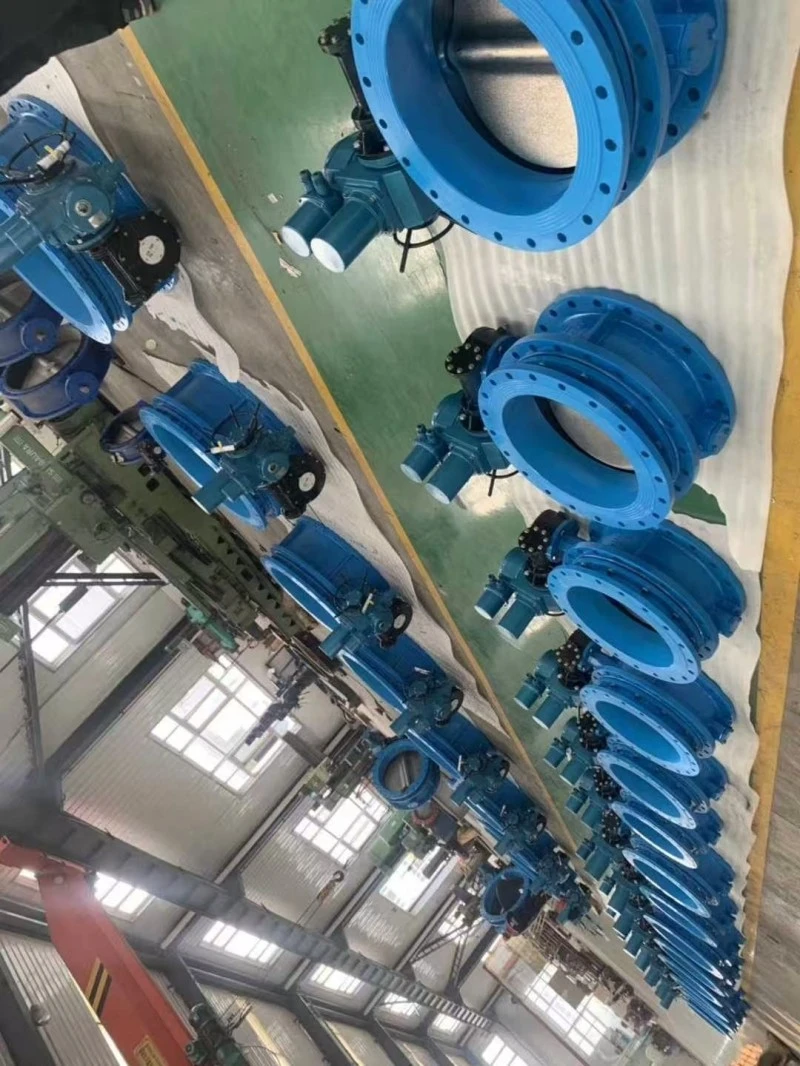

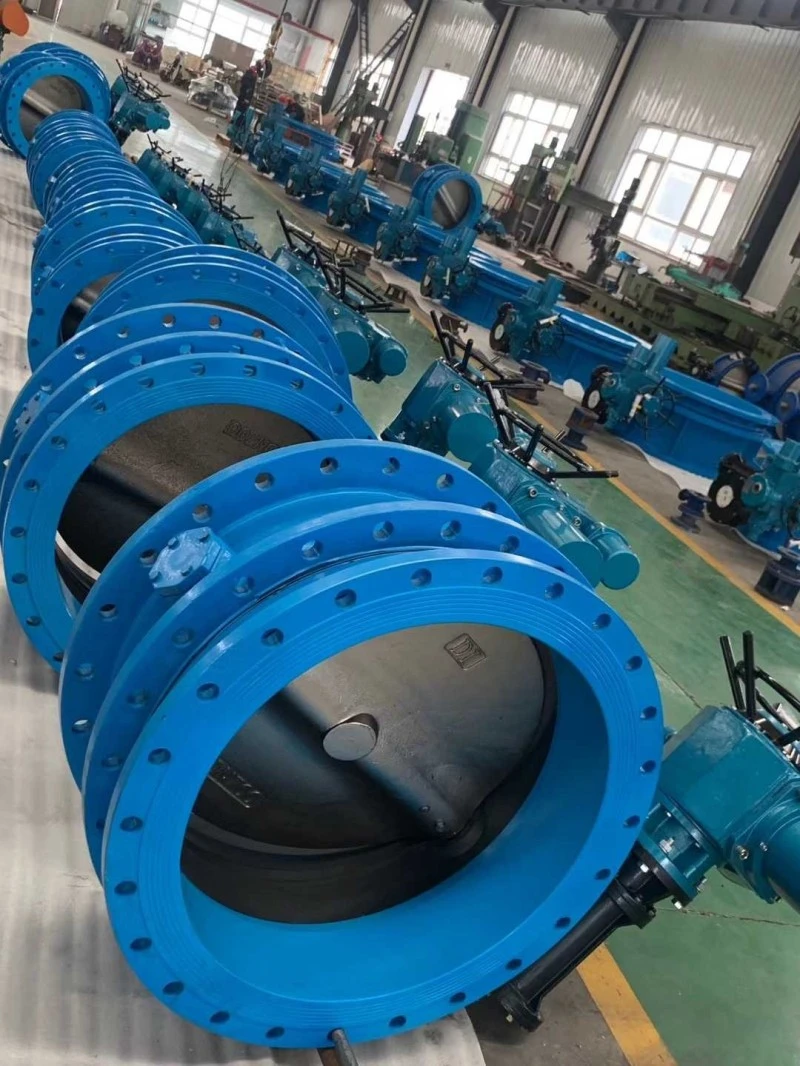

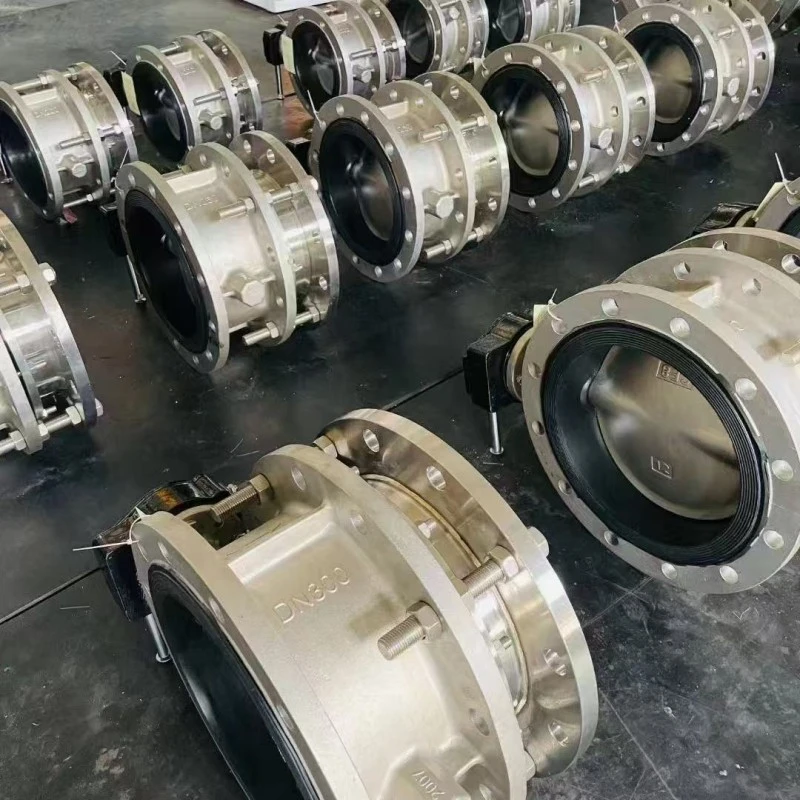

Expansion Joint Concentric Butterfly Valve

Piring kupu-kupu klep konsentris Teleskopik majeng dipasang ing arah diameter pipa. Ing saluran silinder awak katup kupu-kupu teleskopik, piring kupu-kupu berbentuk cakram muter ngubengi sumbu, kanthi sudut rotasi antara 0 ° lan 90 °. Nalika diputer nganti 90 °, tutup mbukak kanthi lengkap. Cocog kanggo suhu ≤ 80 ℃, digunakake ing petroleum, kimia, pangan, farmasi, tekstil, papermaking, daya, sumber banyu lan got, pipelines gas kanggo ngatur aliran, media nyegat, lan ijol kanggo pipo expansion termal lan kontraksi.

Kaluwihan:

Katup kupu-kupu concentric teleskopik (kanthi struktur sing bisa ngluwihi dawa tartamtu) ora mung nggampangake disassembly katup, nanging uga nyuda stres pipa lan nglindhungi katup. Ing wektu sing padha, uga ngompres cara instalasi katup kupu-kupu lan sendi ekspansi, nggawe papan luwih kompak. Biasane, katup jinis iki ora mbutuhake pangopènan khusus lan mung mbutuhake pengamatan rutin saka bagean ekspansi lan kontraksi kanggo bocor lan detasemen.

Cara instalasi katup kupu-kupu konsentris Teleskopik nduweni kaluwihan gedhe, amarga mung sambungan ekspansi sing kudu dibongkar, sing ngirit akeh ruang pangopènan lan entuk pangopènan gratis katup (klep kupu-kupu luwih abot, sendi ekspansi luwih entheng, lan intensitas tenaga kerja luwih murah).

Pancegahan instalasi:

1. Dilarang banget kanggo mbongkar katup kupu-kupu kanthi flang ekspansi sing disassembled ing situs konstruksi pipa; Dilarang banget kanggo bola-bali ndawakake utawa nyepetake katup kupu-kupu teleskopik ing situs kasebut.

2. Pipa ing loro ujung tutup ekspansi kudu konsentris, lan rong permukaan flange ing pipa kudu sejajar;

3. Bolts mbenakake flange kudu tightened symmetrically, lan ora ngencengi flange mbenakake bolt karo pasukan ing sisih siji;

4. Pipa ekspansi dipasang ing mburi tutup;

5. Bagian ekspansi katup ekspansi ora bakal dipasang ing pojok utawa mburi pipa.

6. Katup kupu flange expansion kudu diselehake warata sadurunge instalasi lan ngirim ora bumped ing bakal;

7. Dawa struktur saka tutup kupu concentric Teleskopik punika dawa minimal ing pabrik lan ditarik kanggo dawa instalasi (ie desain dawa) sak instalasi;

Nalika dawa antarane pipelines ngluwihi dawa instalasi saka tutup kupu expansion, please nyetel jarak pipo lan ora forcefully narik tutup expansion supaya ora ngrusak;

9. Katup kupu saka tutup kupu concentric Teleskopik bisa diinstal ing sembarang posisi. Nalika digunakake kanggo kompensasi suhu, sawise instalasi pipa rampung, krenjang kudu diinstal ing loro ends bebarengan sumbu pipo kanggo nyegah expansion katup expansion pipe saka ditarik metu. Pasukan dhukungan saka krenjang diwilang miturut rumus ing ngisor iki, lan dilarang banget kanggo mbusak krenjang sajrone operasi;

Cara milih:

Wangun struktur katup kupu-kupu konsentris Teleskopik dipérang dadi rong jinis: katup kupu-kupu teleskopik konsentris lan katup kupu-kupu teleskopik eksentrik. Miturut mekanisme operasi sing beda-beda, bisa dipérang dadi katup kupu-kupu teleskopik sing didorong cacing, katup kupu-kupu teleskopik pneumatik, lan katup kupu-kupu teleskopik listrik.

Miturut bahan sealing sing beda-beda, dipérang dadi klep kupu teleskopik sing disegel alus lan klep kupu teleskopik sing ditutup kanthi logam.

Katup kupu-kupu konsentrat teleskopik biasane digunakake kanggo pipa banyu resik kanthi suhu T> 80 ℃, lan pipa ora korosif. Katup kupu-kupu teleskopik sing ditutup kanthi keras biasane digunakake ing pipa transfer panas uap kanthi suhu T>425 ℃. Mulane, nalika milih katup kupu-kupu teleskopik, perlu kanggo njlentrehake medium, suhu, tekanan, lan liya-liyane kanggo nggawe pilihan sing bener.
