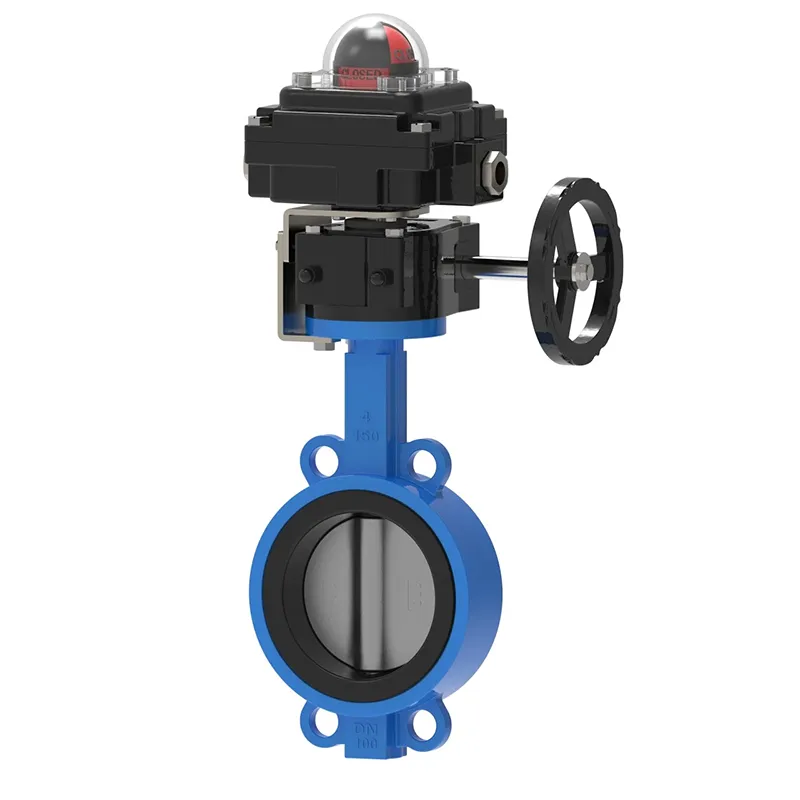

Butterfly Valve karo Limit Switch

Amarga pabrik lan prosese saya tambah rumit lan luwih gumantung marang umpan balik sistem wektu nyata, akeh pelanggan sing nuntut umpan balik listrik kanggo katup manual lan otomatis. Saben katup beda-beda, saengga modifikasi katup Butterfly Valve karo Limit Switch bakal nyedhiyakake layanan khusus adhedhasar katup sampel lan kothak switch sing dibutuhake.

Kaluwihan

Produk indikasi posisi katup murah

Hot melt adhesive baking powder coating shell

2-saluran kutub tunggal pindho uncalan (SPDT) saklar mekanik, dirating saiki 16 ampere

Sampeyan bisa nunjukake status on/off liwat lampu indikator bola sing katon jelas

Cam gampang diatur lan kalibrasi ing situs gampang. Ora ana alat sing dibutuhake.

Loro antarmuka saluran NPT 1/2-inch

Butterfly Valve with Limit Switch minangka saklar watesan manual sing cocog kanggo katup bal 8 inci lan katup kupu. Katup kasebut tundhuk karo standar ISO5211, cocog karo rating NEMA 4X, lan dilengkapi piranti ngunci sing dibangun. Standar SPDT 10 ampere @ 120VAC limit switch.

Saklar watesan minangka piranti elektromekanis sing nyambungake aktuator menyang saklar listrik. Limit switch minangka piranti kontrol sing didhukung dening gerakan obyek. Ing cendhak, watesan ngalih bisa ngawasi gerakan obyek liyane.

Ngalih watesan mekanik duwe akurasi lan bisa diulang. Sensor kontak digunakake kanggo ndeteksi ngarsane lan posisi obyek ing operasi industri.

Jinis saklar watesan biasane dipérang dadi patang kategori: jinis whisker, jinis roller, jinis tuas, lan jinis plunger. Padha dikonfigurasi minangka biasane mbukak, biasane ditutup, utawa loro-lorone. Ing sawetara aplikasi, switch watesan wis diganti dening sensor jarak.

Nalika obyek teka menyang kontak karo limit switch lever (utawa plunger), lever bakal mindhah jarak sing wis ditemtokake nganti kontak diaktifake. Overtravel nuduhake tuas obah ngluwihi jarak lelungan sing wis ditemtokake. titik utama.

Spesifikasi Limit Switch

Amarga Katup Kupu kanthi Limit Switch dirancang kanggo operasi tartamtu, saben switch watesan kudu dikalibrasi miturut aplikasi kasebut. Mangga deleng paramèter ing ngisor iki kanggo ngevaluasi kompatibilitas switch watesan karo aplikasi target.

Shell: Die cast aluminium: O-ring segel

Opsional 304 lan 316 struktur baja tahan karat

Lapisan: Lapisan bubuk poliester (jam)

O-ring: karet nitril (standar) -25 ℃ -85 ℃ (jam)

Tipe lingkungan: 4, 4X, IP67

Kelas bukti bledosan: Cl 1 zona 1, Ex d IIC T6 Gb

Klasifikasi regional: Nema 4, Nema 7

Pengikat: Baja tahan karat

Sumbu: baja tahan karat Namur

Utas NPT loro setengah inci

Kontak blok terminal: 8

Tegangan kerja: 120VAC, 12VDC, 24VDC

Braket instalasi: MB – 3.4:30 x 80, 130 H: 20, 30 (baja tahan karat)

Kisaran suhu: -20 ℃ -85 ℃

Sensor: CROUZET mechanical switch (standar), proximity switch (opsional)

Model: IP-67 (N4), ALS-500M (bukti ledakan)
