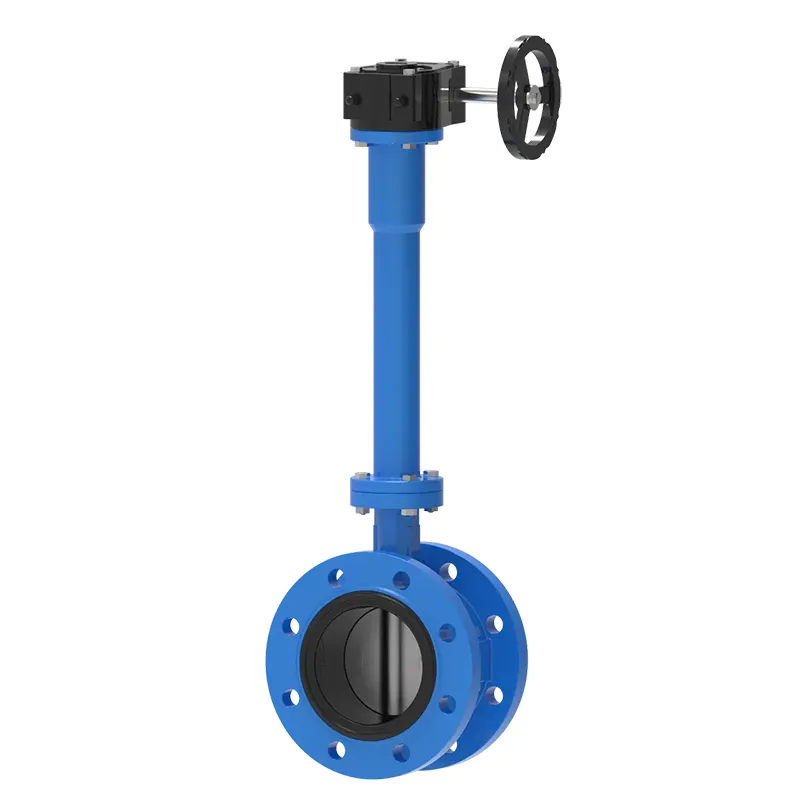

Kepiye Katup Kupu-kupu Flange Stem Gear Lengkap Ngatasi Rintangan Operasi kanggo Sistem Pipa Industri sing Dikubur lan Terisolasi?

1. Komposisi Struktural Lengkap lan Prinsip Kerja Inti

1.1 Layout Komponen Split saka Flange, Extended Stem lan Gear Drive

Telung modul fungsional inti minangka awak tutup kabeh, saben nindakake sambungan pipa independen, transmisi torsi lan tugas regulasi aliran. Awak tutup flanged pindho nganggo wangun sambungan bolted pasuryan lengkap, kang mbentuk joints sealing kaku karo flanges pipeline cocog, Nyingkiri risiko bocor medium disebabake clamping ngeculke klep wafer ing fluktuasi meksa long-term. Déwan stem lengkap minangka bagean sing paling dibedakake dibandhingake karo katup kupu-kupu umum, sing ngluwihi roda tangan operasi gear menyang platform lemah utawa peralatan sing bisa diakses, misahake posisi operasi saka bagean awak tutup sing dikubur utawa terisolasi.

Kothak pangurangan gear cacing sing dipasang ing sisih ndhuwur batang sing dipanjangake ngowahi torsi gedhe sing dibutuhake kanggo rotasi cakram diameter gedhe dadi gaya operasi handwheel entheng, sing kanthi efektif nyuda intensitas tenaga kerja fisik kanggo operator. Ing kothak gear, cacing presisi lan struktur meshing roda cacing bisa ngunci disk ing sembarang sudut bukaan tanpa perlengkapan posisi tambahan, nyadari negara regulasi aliran tetep stabil kanggo operasi pipa sing dawa. Kabeh bagean transmisi ing batang lengkap nganggo sambungan spline terintegrasi, njamin rotasi sinkron antarane gear handwheel lan disk kupu internal tanpa slip transmisi sawise ewu siklus mbukak lan nutup.

• Sambungan kaku flange pindho nambah stabilitas sealing sakabèhé ing fluktuasi tekanan
• Titik operasi transfer stem sing bisa disesuaikan saka wilayah sing dikubur / terisolasi
• Pengurangan gear cacing nyuda torsi operasi kanggo regulasi pipa kaliber gedhe
• Struktur batang spline terintegrasi ngilangi risiko gagal slip transmisi

1.2 Intersepsi Sedheng lan Mekanisme Regulasi Aliran

Cakram kupu bunder sing dipasang ing ujung ngisor batang sing dipanjangake muter 90 derajat ngubengi sumbu tengah vertikal kanggo ngrampungake bukaan lengkap, throttling parsial lan penutupan pipa salib. Nalika cakram muter podo karo arah aliran medium, pipeline mbentuk wacana unobstructed; nalika puteran jejeg arah aliran, pinggiran njaba disk rapet pas ring sealing elastis nang awak tutup kanggo éling nul interception bocor saka Cairan, gas lan media campuran. Kothak gear kanthi ukuran sudut bisa kanthi akurat nyetel sudut rotasi disk ing 0-90 derajat, nyadari regulasi aliran linear sing terus-terusan tinimbang mung kontrol switch rong negara saka katup gagang sing prasaja.

Batang lengkap dilengkapi komponen sealing packing multi-lapisan ing sambungan awak tutup lan lengen dawa, sing ngalangi medium pipa saka seeping munggah ing sadawane longkangan stem menyang area drive pindah, Nyingkiri gear teyeng lan polusi medium bagean operasi. Paket pengepakan bisa diganti tanpa mbusak kabeh katup saka pipa sajrone pangopènan mengko, banget nyederhanakake karya ndandani katup sing dikubur ing situs sing angel dibongkar.

2. Material Matching Standards kanggo Body, Stem lan Komponen Sealing

2.1 Klasifikasi Bahan Badan Katup lan Cakram kanggo Lingkungan Media Beda

Pilihan bahan bahan langsung nemtokake siklus operasi stabil jangka panjang katup ing suhu medium tartamtu lan kahanan karat. Awak tutup wesi ulet karo lapisan epoxy digunakake digunakake ing sumber banyu kotamadya, geni pangayoman lan cooling pipelines, karo resistance apik kanggo netral banyu medium erosi lan kurang Manufaktur kangelan Processing. Awak WCB baja karbon cocok kanggo pipa uap suhu dhuwur lan pipa minyak, njaga kekuatan mekanik sing stabil ing suhu medium nganti 425 ℃. Badan baja tahan karat CF8/CF8M cocog karo saluran pipa banyu campuran asam-basa kimia lan pipa banyu sing ngandhut uyah pesisir, tahan korosi pitting sing disebabake dening ion klorida.

Materi cakram kupu kudu konsisten karo bahan tahan korosi awak tutup supaya ora karat elektrokimia ing antarane permukaan kontak logam sing beda. Cakram lapisan baja tahan karat dikonfigurasi kanggo kahanan kerja medium korosif, dene cakram campuran tembaga dipilih kanggo pipa sirkulasi banyu segara kanggo nyegah adhesi organisme laut lan karusakan karat elektrolitik. Kabeh kosong casting logam liwat perawatan relief kaku sawise mbentuk kanggo ngilangke kaku ewah-ewahan bentuk internal kui sak casting, nyegah awak klep cracking ing gantian lingkungan kadhemen lan panas.

2.2 Extended Stem lan Gear Box Standar Material Transmisi Internal

Batang sing dawa duwe beban torsi sing bola-bali ing siklus bukaan lan penutupan jangka panjang, saéngga bahan baja tahan karat 410 utawa baja paduan 4140 sing dhuwur-dhuwur diadopsi, kanthi kontrol kekerasan sing ketat supaya ora galling lan patah nalika transmisi torsi. Lengan protèktif njaba saka gagang lengkap nggunakake pipa baja rapi karo lapisan anti-teyeng, ngisolasi Kelembapan lemah lemah lan pipa uap jampel termal saka kontak torsi transmisi poros inti, nemen ndawakake urip layanan saka Déwan stem lengthened disarèkaké ing lemah kanggo akèh taun.

Roda cacing lan cacing ing jero kotak gear nganggo campuran tembaga sing cocog karo struktur cacing baja karbon, sing dadi pasangan gesekan pelumas dhewe sajrone rotasi meshing, nyuda frekuensi pangopènan pelumas biasa. Cangkang kothak gear nggunakake alloy aluminium cast kanthi bobot entheng lan tahan oksidasi sing kuwat, sing ora bakal ngasilake lapisan teyeng abot kanggo ngalangi rotasi roda tangan sawise cahya ruangan jangka panjang utawa penempatan kubah lemah.

3. Aliran Instalasi Standar kanggo Layouts Pipeline Dikubur lan Insulated

3.1 Pipa Pra-Pasang lan Langkah Konfirmasi Parameter

Sadurunge hoisting lan nyambungake awak tutup, teknisi kudu konfirmasi telung paramèter selaras inti saka prodhuk kanggo cocog tata letak pipo ing situs: ambane dikubur nyata utawa kekandelan jampel kanggo nemtokake dawa stem lengkap dibutuhake, meksa nominal pipa kanggo milih cocog flange kelas meksa, lan jinis medium kanggo mriksa apa disk lan bahan sealing bahan meets syarat anti-karat. Dawane gagang sing ora cocog bakal nyebabake roda tangan pindah menyang kubah sing dikubur utawa ditutupi insulasi pipa, ilang operabilitas; kelas tekanan flange sing ora cocog bakal nyebabake bocor gasket flange ing tekanan desain pipa.

Ngresiki lumahing flange sealing saka pipelines ngarep lan mburi sak tenane, mbusak slag welding, titik teyeng lan lampiran partikel hard, kanggo ngindhari karusakan ngeruk ing gasket sealing elastis sak bolt tightening. Selehake gasket warata non-logam sing cocog ing antarane rong klompok flensa, lan selarasake kabeh bolongan bolt flange kanthi horisontal kanggo nyegah ekstrusi eksentrik saka gasket sing disebabake dening instalasi nutup tutup awak, sing bakal mbentuk saluran bocor medium lokal sawise operasi jangka panjang.

3.2 Dikubur Pipeline khusus tetep lan operasi pangayoman stem

Sawise flange awak tutup wis kebak bolted lan fastened dening salib Symmetrical tightening urutan, isi wedhi graded sak awak tutup kanggo compaction dilapisi, Nyingkiri watu hard gedhe langsung extruding Nihan tutup kanggo gawé ewah-ewahan bentuk lokal. Lengan protèktif njaba saka gagang lengkap kudu kebungkus bahan anti-karat anti banyu coiled saka awak tutup kanggo platform operasi lemah, Watesan banyu soko njero lemah lan lemah korosif saka kontak bagean logam gagang. A tutup manhole protèktif kothong wis dilindhungi undhang-undhang ing mburi lemah saka gagang, kang bisa dibukak langsung kanggo operate handwheel tanpa penggalian lemah area gedhe sak pengawasan mengko lan imbuhan.

Kanggo instalasi pipa njero ruangan kanthi terisolasi, cadangan saluran vertikal sing cocog karo diameter njaba batang sing luwih dawa ing posisi bungkus insulasi pipa, aja mbungkus katun insulasi termal ing kothak gear lan bagean sing mbukak batang, kanggo nyegah akumulasi panas saka nyepetake kerusakan pelumas pelumas lan tuwa saka bagean sealing kemasan ndhuwur. Sawise instalasi, nganakake tes bukaan lan nutup stroke lengkap roda tangan kanggo verifikasi manawa disk muter tanpa macet lan indikasi ukuran sudut konsisten karo negara interception aliran sing nyata.

• Pengencangan bolt flange simetris silang kanggo nyegah bocor ekstrusi eksentrik gasket
• Bungkus protèktif anti banyu kanggo bagean sing dikubur batang sing dawa marang karat lemah
• Simpen saluran vertikal independen kanggo gagang supaya kotak gear bungkus insulasi
• Test mbukak-nutup stroke lengkap kanggo ngilangi bebaya didhelikake jamming disk sawise instalasi

4. Skenario Aplikasi Pipa Industri Utama lan Kotamadya

4.1 Kotamadya Pasokan Banyu Lemah lan Fire Protection Pipa Networks

Pipa distribusi banyu kotamadya kutha lan pipa cincin pemadam kebakaran sing dikubur minangka lapangan sing paling akeh ditrapake kanggo katup flange batang sing dawa iki. Umume cabang pipa utama dilebokake ing ngisor permukaan dalan utawa lemah sabuk ijo, lan klep batang cendhak biasa mbutuhake penggalian dalan gedhe-gedhe saben wektu imbuhan aliran utawa pangopènan pemotong pipa ditindakake, sing ndadekake gangguan gedhe kanggo lalu lintas kutha lan urip saben dinane.Extended Stem Gear Flange Kupu Katupngluwihi handwheel pindah operasi kanggo posisi sumur inspeksi lemah, lan kabeh operasi mbukak, nutup lan throttling aliran bisa rampung mung dening mbukak tutup sumur, tanpa penggalian lumahing dalan lan karya construction backfilling lemah pipa.

Pipa proteksi geni kotamadya mbutuhake kinerja panyegelan sing stabil ing tekanan tekanan sing cepet nalika pompa geni diwiwiti. Sambungan kaku flange ganda lan struktur cincin sealing elastis multi-lapisan bisa nanggung pengaruh tekanan cepet tanpa rembesan medium. Struktur ngunci mandhiri worm gear bisa njaga tutup kanthi mbukak nganti suwe ing kahanan siyaga saben dina, lan ora bakal ditutup kanthi otomatis amarga getaran impact aliran banyu pipa, mesthekake dalan banyu sing ora ana alangan ing wektu nanggepi darurat.

4.2 Pabrik Insulated Medium Conveying Pipelines

Pabrik kimia uap suhu dhuwur, lenga panas lan pipa brine sing didinginkan kabeh butuh lapisan insulasi termal sing kandel kanggo nyuda mundhut suhu medium lan ngindhari kacilakan scald permukaan kanggo operator ing situs. Yen klep kupu-kupu cendhak standar diadopsi, lapisan insulasi ing saubengé tutup kudu dibukak saben aliran disetel, lan katun insulasi termal anyar kudu dibungkus maneh sawise operasi, sing nyebabake sampah bahan insulasi termal sing bola-bali lan mundhut panas saka pipa. Struktur batang sing dawa misahake kothak gear operasi saka area pembungkus insulasi, insulasi pipa bisa terus dibungkus kanthi wutuh tanpa pemotongan lokal, njaga efek insulasi termal lengkap saka kabeh pipa kanggo wektu sing suwe.

Pangolahan panganan skala gedhe lan pipa sirkulasi banyu resik pabrik farmasi uga milih katup kupu flange iki kanthi drive gear stem lengkap. Bagian medium kontak stainless steel lengkap cocog karo standar produksi sanitasi, lan mode operasi gear nyadari regulasi aliran cilik sing tepat, sing bisa ngontrol aliran medium sing dibutuhake dening peralatan produksi tanpa fluktuasi aliran gedhe sing langsung mengaruhi stabilitas pangolahan produk.

4.3 Parkir Banyu Udan Bawah Lemah lan Pipa Pembuangan Limbah

Kampus, taman industri lan komunitas omah sing dikubur banyu udan lan pipa cabang limbah dikubur ing sangisore lemah ijo lan trotoar, kanthi sumur inspeksi sing kasebar ing interval. Desain gagang sing dawa banget cocog karo ambane vertikal sumur inspeksi kasebut, personel pangopènan bisa langsung tekan roda tangan gear ing cangkeme sumur tanpa mudhun sumur jero kanggo operasi. Lapisan anti-karat epoksi awak tutup wesi ductile nolak erosi limbah jangka panjang sing ngemot kotoran organik, lan dering sealing njaba sing bisa diganti bisa dijaga ing situs tanpa disassembly katup integral saka pipa.

• Pipa banyu sing dikubur kotamadya ngilangi karya penggalian dalan sajrone nyetel katup
• Pipa pabrik terisolasi ngindhari pemotongan bola-bali lan bungkus katun termal
• Ngunci mandhiri gear pipa geni nyegah penutupan sing ora disengaja ing getaran aliran banyu
• Lapisan anti-korosi pipa limbah nyesuekake erosi medium organik jangka panjang

6. Inspeksi Reguler lan Pedoman Pangopènan Anti Korosi Jangka Panjang

Lingkungan instalasi sing dikubur lan terisolasi nyepetake penuaan komponen eksternal katup, saéngga siklus inspeksi lan pangopènan berkala standar kudu dirumusake miturut kahanan kerja sing beda-beda kanggo ngindhari kegagalan penyegelan dadakan utawa gangguan transmisi sajrone operasi pipa.Extended Stem Gear Flange Kupu Katupwis pamisah replaceable ngagem desain bagean, paling operasi pangopènan bisa rampung ing situs tanpa pipa mati lan integral katup disassembly, nemen ngurangi durasi downtime sistem pipa disebabake karya pangopènan.

6.1 Item Inspeksi Rutin Saben wulan kanggo Bagean Operasi Gear

Mbukak tutup manhole lemah utawa saluran operasi jampel pipa dilindhungi undhang-undhang, muter handwheel bali lan kasebut kanggo mbukak stroke lengkap lan nutup, mirsani apa proses rotasi wis Watesan abnormal lan gangguan gesekan abnormal. Priksa pitunjuk skala sudut ing kothak gear kanggo konfirmasi yen gelar bukaan sing dituduhake cocog karo status interception aliran nyata saka disk. Ngilangke bledug lumahing lan reregetan lendhut lembab ing cangkang gearbox, mriksa apa ana tilak rembesan medium ing stem packing mburi ndhuwur, lan cathet jumlah rembesan kanggo ngatur panggantos packing sakteruse.

Kanggo kothak gear sing dipasang ing sumur inspeksi lembab ing jero lemah, ngilangke cangkang njaba nganggo kain garing saben wulan kanggo mbusak tetesan banyu sing dipadhetke sing dipasang ing permukaan, nyegah korosi lembab jangka panjang saka permukaan cangkang paduan aluminium supaya ora nyebabake karusakan perforasi menyang rongga pelumas sealing internal. Yen resistance rotasi handwheel temenan mundhak dibandhingake karo cathetan pengawasan sadurungé, pelumas lubricating tambahan kudu nyuntikaken menyang kothak pindah liwat muncung injeksi pelumas reserved.

6.2 Annual Deep Anti-Corrosion lan panggantos Sealing Maintenance

Nindakake inspeksi anti-karat lengkap saka lengan protèktif njaba gagang sing dawa saben taun, priksa manawa bahan anti-karat anti banyu njaba wis retak, tiba lan rembesan banyu lemah menyang celah lengen. Bagean bungkus anti-karat sing rusak kudu dilapisi maneh nganggo bahan lilitan anti banyu sing anyar, lan celah gabungan disegel nganggo lem penyegel anti-karat kanggo mblokir kontak medium korosif ing lemah karo batang batang logam.

Njupuk dering sealing elastis sing tuwa ing jero awak tutup liwat pembongkaran flange sajrone pangopènan mati pipa taunan, ganti karo cincin penyegelan anyar sing cocog karo suhu medium lan bahan karat. Priksa goresan permukaan lan tingkat karat cakram kupu-kupu, semir lan ndandani bintik-bintik karat cilik ing permukaan cakram, lan nindakake perawatan lapisan anti-karat tambahan sadurunge dipasang maneh ing awak tutup. Kabeh aksesoris sealing lawas sing diganti diklasifikasikake lan didaur ulang sesuai karo standar manajemen limbah industri tanpa dibuwang kanthi acak.

• Test rotasi handwheel full-stroke saben wulan kanggo layar transmisi jamming bebaya didhelikake
• Pelumas pelumas gear tambahan pas wektune nalika torsi rotasi mundhak kanthi jelas
• Pembungkusan ulang taunan saka lapisan anti-karat anti banyu sing rusak
• Ganti dering sealing njero sing tuwa sajrone pangopènan mateni rutin pipa
